安裝算量軟件問題處理——消防噴淋

1.消防噴淋中在識別的時候只識別了一個系統嗎，還有很多的噴頭和噴淋管沒有識別到，一個個的繪制比較麻煩有沒有快捷的處理方式？

答：我們按照噴淋的計算步驟進行操作，識別出的模型后發現很多區域的噴頭和管道都沒有識別到，手動添加的方式的確比較麻煩。遇到這種問題的時候操作步驟如下：

1.指定識別范圍的時候框選空白區域：單擊識別噴淋系統按鈕，提示選擇計算范圍，這個時候不要選擇區域或框選范圍，框選空白的區域。

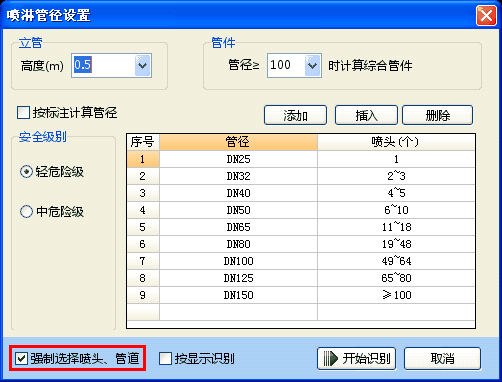

2.強制選擇噴頭、管道：通過第一步操作后將彈出噴淋管徑設置對話框，在該對話框中將強制選擇噴頭、管道勾選上后單擊開始識別，如下圖：

3.選擇噴頭及管道：通過第二步操作后根據提示選擇需要識別的噴頭和管道。這個時候為了方便我們觀察到是否選擇了噴頭和管道，可以將底圖色度調到最左方，如圖：→在圖紙中選擇需要計算的噴淋管和噴頭，選擇完成后被選中的管道和噴頭顏色變?yōu)樵O(shè)計圖中的顏色，其他區域為灰色，所以方便我們觀察哪些選中了那些還沒有選中，沒有選中的繼續選擇，知道我需要計算的噴頭和管道都被選中未知，選擇完成后右鍵單擊結束選擇→彈出噴淋模型對話框，就將先前沒有識別到的管道及噴頭識別了。

附：出現這種有些區域的噴頭或管道沒有識別到的情況是因為在CAD設計圖中這些區域的圖層和其他區域的圖層不在一個圖層中導致的。如不清楚，可查看手動識別噴淋系統視頻：http://www.pengye.com.cn/PengeSoftService/Default.aspx?action=Trainings/ucTrainingShow&ActDatumBase_PageView=ShowDatum&HeadBg=5&ActDatumBase_Guid=051a774d-f571-4abc-aa74-3698eee2ac08&_05a3=True

2.噴淋中怎樣快速查找和修改入水口？

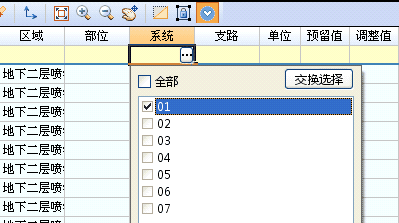

答：在噴淋模型窗口右方的系統及狀態列表中顯示出了有多少個系統的列表個數。通過系統列表可快速查找和修改入水口。操作如下：

①選擇某一個系統后，首先軟件將該系統定位到屏幕的中心區域，并進行閃爍方便確定當前系統在圖紙中的位置。

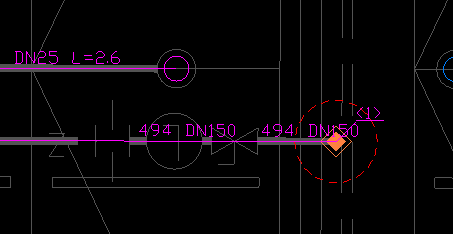

②選擇某個系統后軟件會顯示出該系統的入水口和末端，需要查看入水口或末端的時候點擊入水口或末端選擇即可，如圖：

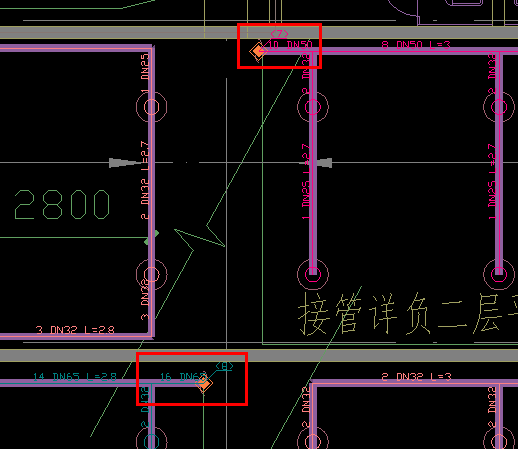

選擇入水口或末端后，軟件將該位置放大顯示到屏幕的中心區域，且用圓圈將入水口或末端標記出來閃爍，如圖：

③查看入水口是否正確，若錯誤通過列表選擇入水口和末端的方式找到正確的入水口位置使用畫入水口的方式在正確的位置繪制上去即可，繪制完成后軟件重新按照指定的入水口進行計算，如圖：

附：一般情況下一個噴淋系統存在一個入水口和一個末端，若識別出的模型有一個入水口和多個末端的時候，檢查各末端是否正確。

3.噴淋中系統識別出來是孤立的，孤立是什么意思？該怎樣修改？

答：孤立表示的是該位置的噴頭和噴淋管沒有入水口。出現孤立系統后修改的操作步驟如下：

1.在系統列表中選擇孤立系統，軟件將該獨立系統顯示到屏幕中心區域。

2.根據設計意圖將該孤立系統使用連接系統的方式將其和其他系統連接起來，如圖：

附：（1）出現這種情況要么是設計上確實有誤，要么就是軟件在識別的時候某段管識別漏了導致成為孤立系統。

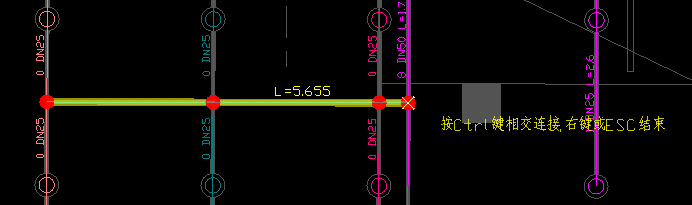

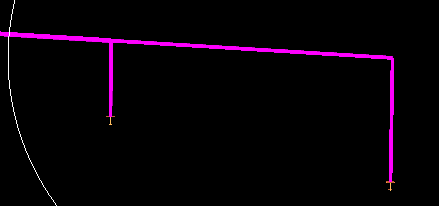

（2）在使用連接系統進行畫管線的時候注意所繪制的管線若和其他管線有相交的話要注意相交連接方式。①本身不相交，存在高差，繪制的管從這個位置過的時候直接繪制過去即可。②繪制的管與經過位置的管是相交的時候，在連接系統的時候按下Ctrl鍵即可。按下Ctrl鍵連接系統的時候表示相交連接，在相交位置有原點，如圖：

4.地下室有兩層噴淋，在-2層車道的位置剩余部分在-1層中，軟件識別后-2層斷開的位置軟件判斷為末端了但實際情況不是，計算的工程量量誤，軟件能否處理？該怎樣操作？

答：噴淋系統跨樓層的情況在軟件中能處理，操作方式如下：

1.查看剩余部分噴頭個數：當遇到這種情況的時候需要查看并記住-2層系統剩余部分的噴頭個數，剩余在-1層的噴淋管徑是不會計算錯的，剩余部分來說的話想對來說也是一個獨立的系統，在斷開位置相當于是這個系統的入水口，所以剩余在-1層部分的管徑是正確的。如圖：

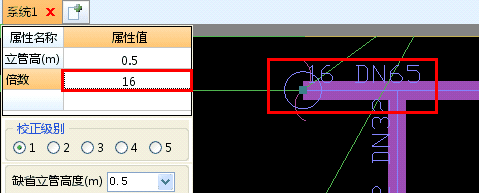

2.-2層斷開位置添加噴頭并設置倍數使管徑計算正確：我們記住剩余部分的噴頭個數后就可以在-2層斷開的位置繪制一個噴頭，并將該噴頭的倍數設置為剩余部分的個數。操作如下：單擊畫噴頭按鈕→在斷開處繪制一個噴頭→選中繪制的噴頭設置相應的倍數，如圖選中噴頭設置倍數：

3.生成結果后刪除斷開位置增加的噴頭：我們在斷開出添加噴頭并設置倍數是為了讓管徑的規格正確，但是在斷開處實際上是沒有噴頭的，所以生成結果后將斷開處添加的噴頭刪除。

附：①生成結果后在主界面中的圖形處理區中刪除該位置的噴頭不會影響管徑，因為在主界面中對圖元進行添加和刪除實際是對該項的工程量進行添加和刪除。

②在噴淋模型中添加或刪除噴頭會對模型中的數據進行重新計算，如果生成結果后回到模型中再次對模型進行修改，修改完成后再次生成結果，生成的結果為最后一次修改模型后的數據結果。

如不清楚，可查看同一噴淋系統跨樓層視頻：http://www.pengye.com.cn/PengeSoftService/Default.aspx?action=Trainings/ucTrainingShow&ActDatumBase_PageView=ShowDatum&HeadBg=5&ActDatumBase_Guid=490bb641-4270-426a-9bd3-d0fc0814068e&_05a3=True

5.我有一個酒店的消防噴淋，房間內的噴頭是邊墻型噴頭，管徑選用是按兩個K80普通噴頭計算軟件能否處理？該怎樣操作？

答：在軟件中可以處理。處理的方式如下：

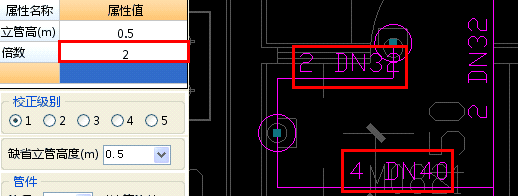

1.選中邊墻型噴頭按照計算規則將倍數設置為2倍：在噴淋模型中將邊墻型噴頭噴頭選中，按照計算規則將其倍數設置為2倍，軟件會按照設置的倍數進行計算，使噴淋管徑計算正確，選擇邊墻型噴頭設置倍數如圖：

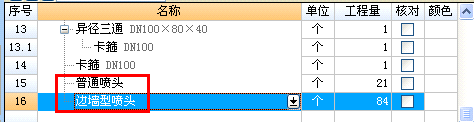

2.生成結果后將軟件計算的噴頭刪除，重新識別兩種噴頭：通過在噴淋模型中按照計算規則將邊墻型噴頭的倍數設置正確后噴淋管的管徑是計算正確了的，但是兩種不同類型的噴頭只有總個數而沒有各自的工程量，所以將軟件計算的噴頭刪除，新建普通噴頭和邊墻型噴頭項目，使用單類設備識別進行識別即可。在工程量表中分別列項如圖：

使用單類設備分別識別兩種噴頭如圖：

附： ①每個邊墻型噴頭都需要選中并按照計算規則設置倍數，按下Ctrl鍵不放可連續選中，同一設置倍數。

②當一張圖紙中有兩種噴頭類型的時候有可能其中一種噴頭軟件未識別，當未識別到噴頭時可采用手動識別噴淋系統的方式進行處理。手動識別噴淋系統的操作方式詳見視頻：http://www.pengye.com.cn/PengeSoftService/Default.aspx?action=Trainings/ucTrainingShow&ActDatumBase_PageView=ShowDatum&HeadBg=5&ActDatumBase_Guid=051a774d-f571-4abc-aa74-3698eee2ac08&_05a3=True

6.噴淋識別出模型后，有一根主管和支管本身是不想交的，但是識別后相交成了為一個系統了。計算出的管有誤，該怎樣處理？

答：在噴淋模型中將識別相交的管道刪除，重新繪制即可。管道的相交有兩種情況，即：

1.本身不相交，管與管存在高差：管與管本身存在高差不相交的時候，使用連接系統的方式直接繪制過去即可。

2.本身相交，管與管不存在高差：管與管不存在高差為相交的時候，在繪制管道的時候按下Ctrl鍵不放，軟件認為是不存在高差的相交，在相交位置以原點的形式進行表示。如圖：

附：當管與管相交后，實際情況存在高差，在三維上是不相交的時候，在設計圖上是斷線的方式進行表示的，采用了斷線的方式表示后軟件在識別的時候能自動判斷為有高差的相交，所以和相應位置的管是不和該管連通的，所以如果識別出來本身不相交卻連接在一起了是因為設計圖未用斷線的方式表達這種情況。

7.我的噴淋設計圖上每段管的大小都標注好了，怎樣按照標注的管徑大小計算？

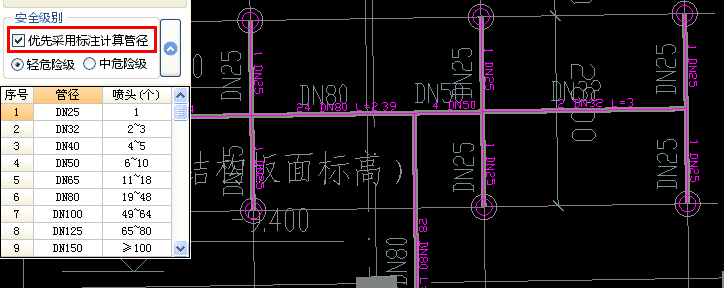

答：計算噴淋的時候若每段管的管徑大小都標注好的話，可將安全級別中的優先采用標注計算管徑勾選上，軟件就會按照設計圖上標注的管徑計算噴淋管了。如圖：

附：勾選該選項后設計圖有標注的管按照標注的進行計算，當設計圖上沒有標注管徑的時候軟件采用下方的噴頭個數與管徑參數表進行計算。

8.軟件中能否修改某些噴頭的短支立管高度？

答：可以修改短支立管的高度，修改短支立管高度有兩種方式，即：

1.在噴淋模型中修改：當需要修改的短支立管根數不多的時候可以在模型中修改其高度，操作步驟如下，將需要修改的噴頭立管選中，將該立管的立管高屬性值設置為需要修改的高度，如圖：

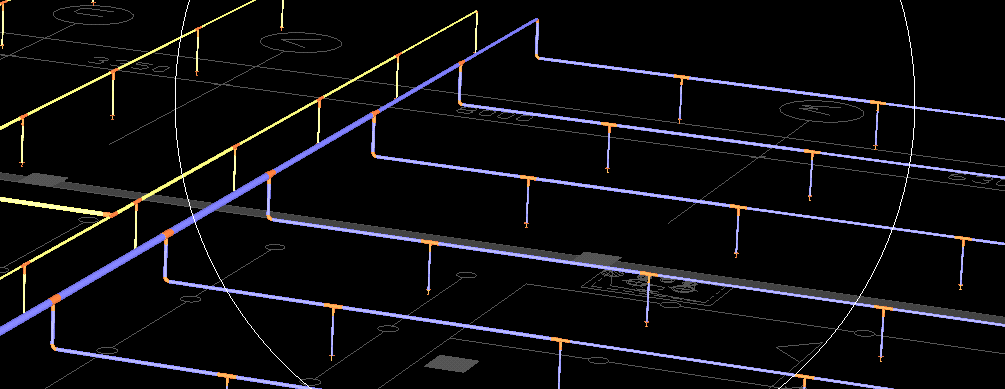

修改完成后在三維中也可以看到修改的效果，如圖：

2.生成結果后對立管高度進行修改：當我們修改的噴頭立管個數較多的時候，在模型中一個一個的修改較為麻煩，修改較多的時候可以在生成結果完畢后在主界面的圖形處理區中進行修改了。操作步驟如下：在選擇狀態下選擇需要修改立管高度的噴頭立管→該系統的噴頭立管就變成了綠色，即噴頭立管為當前項自定定位到工程量表中的相應項目→框選需要修改的立管，選擇完成后在立管高度輸入框中輸入需要修改的立管高度后敲回車即可，如圖：

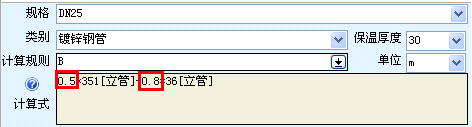

修改完成后，該系統各種高度的立管有多少在計算式中可以查看，如圖：

附：當需要修改的立管范圍為不規則的多邊形的時候，選擇的時候分幾次進行選擇。

9.噴淋管管徑>=100的時候要計算卡箍管件，軟件中該怎樣操作？

答：卡箍管件的計算，在噴淋模型中的管件參數設置框中進行設置，設置完成后按照設置的參數進行計算即可。如下圖管件參數設置框：

參數解釋：

參數①是設置當管徑大于等于多少時計算管件；

參數②是設置當管徑大于等于多少時采用溝槽連接及卡箍；

參數③是設置當支管小于主管多少倍時計算機械管件且主管需大于等于參數②的管徑；

參數④是每隔多少米生成定長卡箍，生成卡箍的管徑是大于等于參數②的的管徑；

10.噴淋一鍵識別將噴頭、噴淋管以及管件都識別了，但是剩下的水流指示器、安全信號碟閥、末端試水裝置該怎樣處理？

答：剩下的水流指示器、安全信號蝶閥、末端試水裝置等設備，通過在工程量表中建立相應的項目，然后使用單類設備識別即可，操作如下：

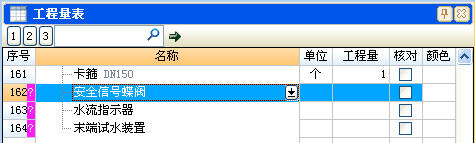

1.工程量表中建立項目：在工程量表中建立需要計算的項目，如圖：

2.使用單類設備識別：項目建立完成后使用單類設備的識別即可。單類設備識別按鈕如圖：

3.按管線規格拆分設備：設備識別完成后指示將同類型的設備個數識別出來了，但規格還沒有提取，設備的規格提取操作如下：在工程量表中定位到需要提取規格的項目→在圖形處理區中右鍵單擊選擇按管線拆分設備命令，如圖：

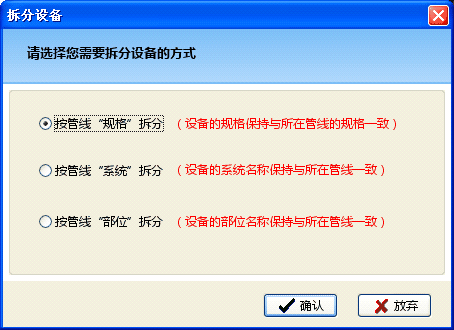

→彈出拆分設備對話框，在該對話框中選擇按管線“規格”拆分命令，單擊確認即可，如圖：

其他設備按管線拆分設備的操作完全一樣，按規格拆分設備完成后，軟件自動獲取該設備所在管上的規格，如圖：

11.噴淋中的主干立管軟件沒有識別，該怎樣操作？

答：無論是噴淋的主干立管還是其他專業的主干立管，建議都通過點畫立管的方式進行繪制。操作如下：

1.工程量表中建立項目：在工程量表中建立相應的項目，如圖：

2.使用點畫立管繪制：在立管高度輸入框中輸入立管高度，使用點畫立管的方式在相應位置畫一個即可。如圖：

附：無論是噴淋的主干管還是其他專業的主干管都建議采用點畫的方式進行繪制，繪制的時候立管的位置最好繪制在系統圖上，繪制在系統圖上的好處是無論反查還是對量在系統圖上有多高，是否正確一目了然，如果繪制在平面圖上要檢查是否正確的話還是要打開系統圖進行查看。

12.消火栓管道有無快速計算的方法？

答：消火栓管道的快速計算有三種方式，即：

1.使用水系統功能快速計算：當設計圖上標注有每段消火栓管道規格的時候可采用水系統功能進行識別，識別完成后不同規格的消火栓管道軟件會分開列項，識別完成后檢查是否正確，不正確的地方通過合并或拆分工程量的方式進行處理。水系統識別功能按鈕如圖：

附：①合并工程量：合并工程量的操作方式為首先定位到需要合并的目標項，然后按下Ctrl鍵不放選擇需要合并的計算圖元，選擇完成后右鍵單擊選擇合并工程量命令。

②拆分工程量：拆分已計算的工程量操作方式為選中需要拆分的工程量，選擇完成后右鍵單擊選擇拆分工程量，在彈出的對話框中輸入項目的名稱、規格等信息即可，也可拆分完成后在工程量表中修改相應項目的名稱和規格。

2.使用單回路功能進行識別：當平面圖中的管道未標注管徑大小或按水系統方式識別效果不好的時候，建議采用單回路識別功能進行識別。單回路功能識別操作步驟如下：

①使用單回路識別功能將消火栓管道全部識別，若發現還有些地方未識別通過單回路方式繼續識別，知道管道識別完成。

②結合設計圖上的分支立管標注在查找對話框中輸入相應的標注名稱進行查找。

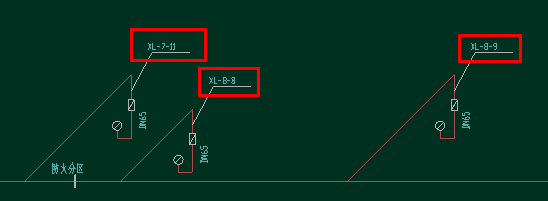

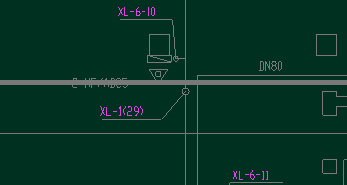

設計圖中分支立管標注名稱如圖：

在查找對話框中輸入名稱標注，如圖：

輸入完成單擊查找后，平面圖中有該文字標識的位置在地圖中變顏色，方便快速查找，如圖：

③拆分工程量：通過查找命令軟件將各位置的分支管道在平面圖中找到了，通過選擇的方式將這些支管選中，選擇完成后右鍵單擊選擇拆分工程量命令，輸入相應的名稱和規格接口。個別地方的規格不相同，再次使用查找和拆分工程量的方式進行處理。

3.手工繪制消火栓管道：消火栓管道還可以通過手工繪制的方式進行計算，操作步驟如下：、

①在工程量表中建立相應的項目，不同規格的管道分開列項。

②使用畫管線在圖形上繪制相應規格的管道，畫管線功能按鈕如圖：

13.噴淋過程中軟件計算出的支架重量的計算依據是什么？

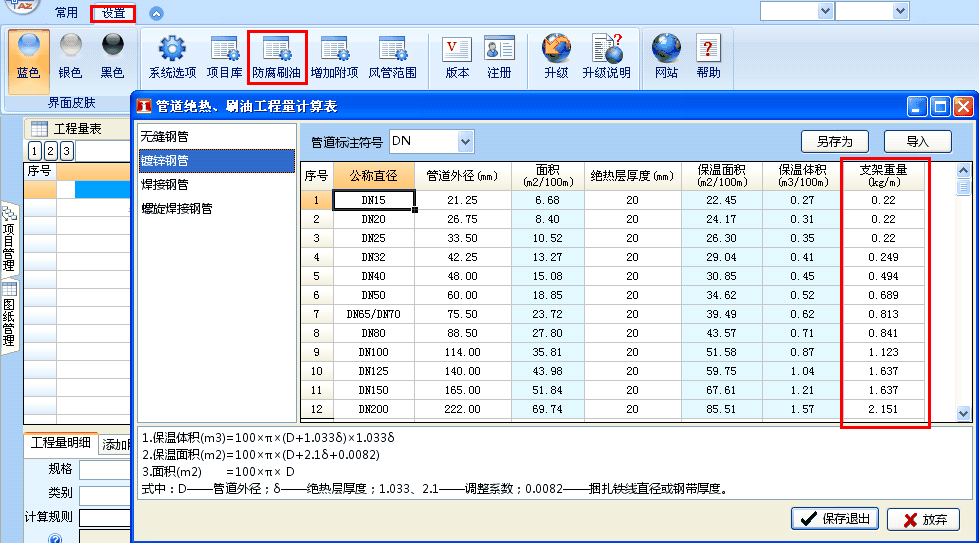

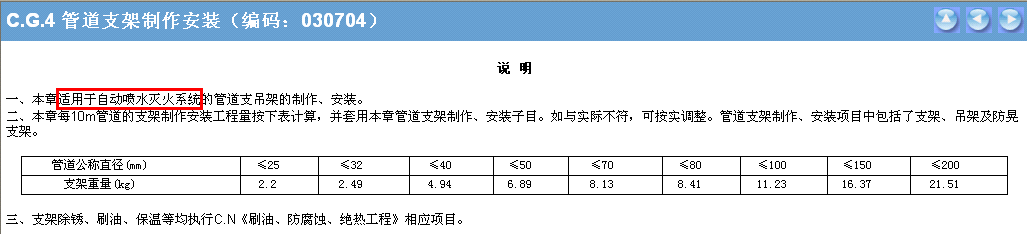

答：噴淋工程中軟件計算的支架重量依據來源于消防工程中管道支架制作安裝的定額說明，定額說明如圖：

軟件中參數設置，如圖：

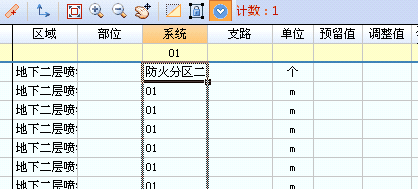

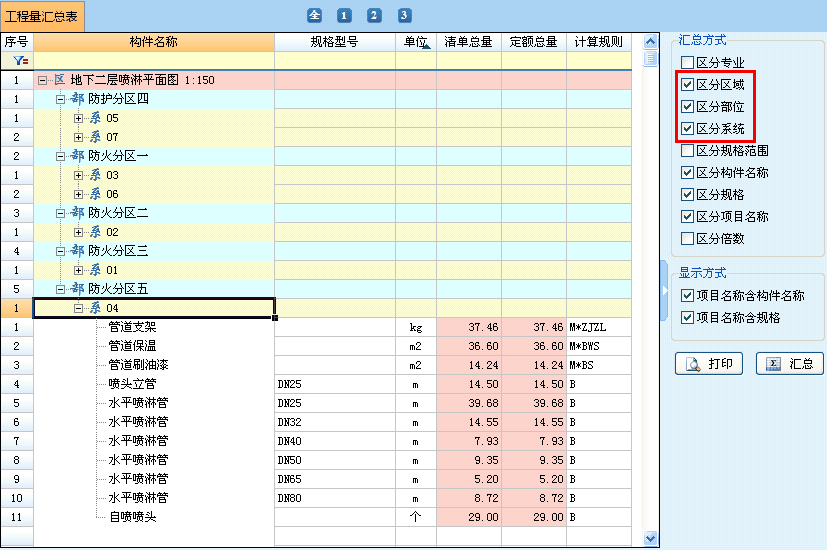

14．軟件中的系統編號和設計圖的防火分區編號不一致，能否按照設計圖對系統編號進行修改？

15.噴淋管有繞梁的情況應該怎樣處理？

答：噴淋中當管道有繞梁的情況的時候，在噴淋模型中使用繞梁命令進行處理接口。操作步驟如下：

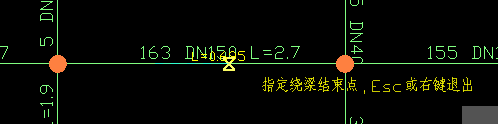

在噴淋模型中單擊繞梁命令，如圖：→根據提示指定繞梁的起點和終點，即在繞梁位置繪制一條直線，如圖：

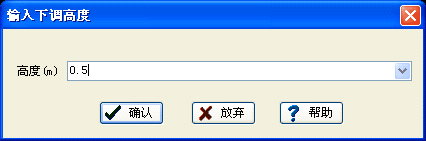

繪制完成后彈出輸入下調高度對話框，在該對話框中輸入繞梁的高度，輸入完成后單擊確認即可，如圖：

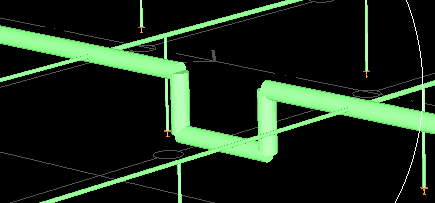

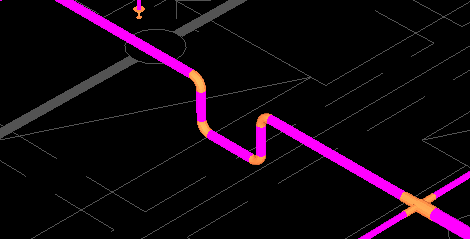

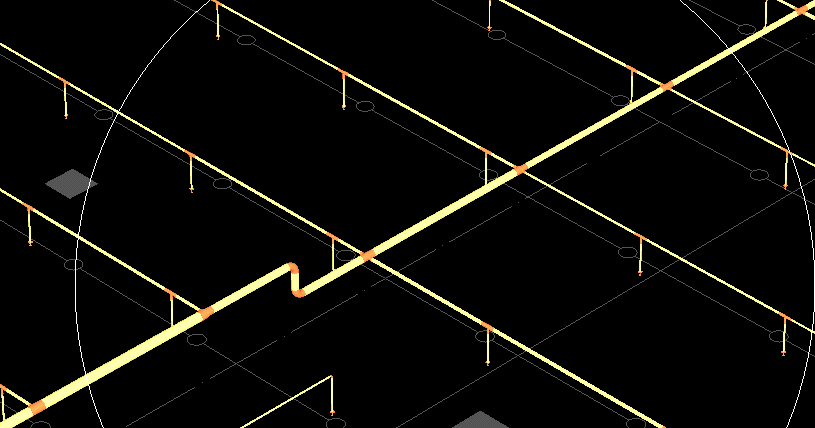

→單擊確認后繞梁處理完成，在繞梁位置管徑達到需要計算管件以及卡箍管件的時候在繞梁位置軟件自動進行計算，繞梁處理完成后三維效果圖如下：

附：若需要取消繞梁的話使用取消繞梁命令，根據提示在有繞梁的位置畫一條直線即可，注意繪制的線段長度要大于繞梁時的繪制長度。

16.地下室干管的管件如何生成？

答：使用管件生成命令進行處理。操作步驟如下：

1.選中需要生成管件的管道。

2.選擇完成單擊管件命令，如圖：

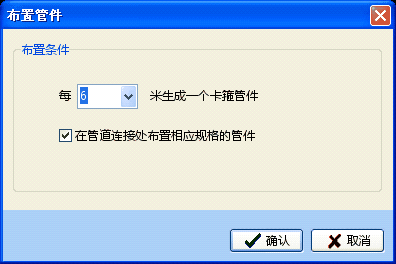

單擊該命令后彈出布置條件對話框，在該對話框中輸入每多少米生成一個卡箍管件的條件，輸入完成后單擊確認即可，如圖：

附：①第一個參數為每隔多少米生成一個卡箍管件。

②第二個參數為需要生成管件的位置，即三通、四通、彎頭等位置。

③生成管件的條件必須先將管道計算完成，管道計算完成后才能智能生成管件。

17.消防噴淋的支架只有在模型中生成工程量的時候才計算嗎？手工繪制的干管能計算嗎？

答：消防噴淋通過模型生成工程量的時候有是否生成支架的選項，是否計算可根據實際情況進行選擇。手工繪制的干管分情況：

①若手工添加的干管是在模型生成出來的項上進行添加工程量的時候，軟件會將添加的干管部分的支架工程量添加再該項上，不需要設置其他信息；

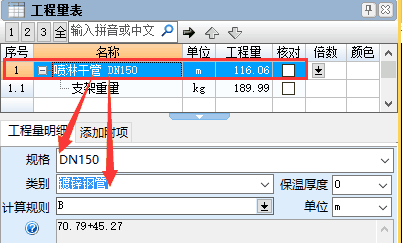

②若新增的干管是手工在工程量表中單獨添加的一個項的時候，通過添加附項的方式進行處理，添加的干管項目注意設置其類別和規格，否則計算有誤。

18.繞梁的時候輸入的繞梁高度是單根的高度還是兩根的高度？

答：繞梁輸入的高度是單根立管的高度，生成繞梁后會生成相同高度的兩根立管。如圖：

19.關于噴淋系統有無末端和末端個數是怎樣的？

問題描述：有些時候在計算噴淋的時候，有些系統沒有末端，有些系統有多個末端是怎么回事？

答：一般情況下一個噴淋系統只有一個末端。當遇到一下情況的時候就需要注意了。

①無末端：一般情況下如果一個系統沒有末端的話，有可能是軟件未識別到，這個時候通過對圖紙的查看找到相應末端的位置，使用“連接系統”命令在相應的位置繪制末端試水管即可；

②多個末端：一般情況下一個系統只有一個末端，除非這個系統較大的時候可能會出現兩個末端，當出現有多個末端的時候就要注意檢查，分別檢查是否是末端，若是可不用管它，若不是一定要修改正確。出現多個末端有兩種情況，

情況一：設計圖上在某些位置多繪制很短的管線，這個時候選中多繪制的管線刪除即可；

情況二：系統在某些位置斷開了，或者引到其他樓層去了，比如地下室的汽車坡道的位置，處理方法如下，在斷開的位置繪制一個噴頭，然后選中該噴頭設置倍數(倍數為斷開出剩余噴頭的數量)，具體的操作步驟詳見噴淋系統跨樓層的操作視頻。

20.噴淋中噴淋管有高差的怎樣處理？

答：噴淋中管道的高差存在梁中情況，第一局部位置需要繞梁形成的高差。第二水平管高差形成的立管。處理方法如下：

第一種情況：局部位置繞梁形成的高差。

局部繞梁所形成的高差可以用繞梁功能進行實現，單擊繞梁命令按鈕，在相應的位置繪制一條直線，在彈出的對話框中輸入繞梁的高度即可，輸入的高度是單邊繞梁的高度。繞梁完成如下圖：

第二種情況：水平管高差形成的立管。

大片區域的管道存在管道的升降標高，通過調整水平管的標高實現，操作步驟如下：

①從主管的某個位置有高差的話，開始升降標高的位置管道若沒打斷，通過打斷命令將其打斷；

②在選擇狀態下框選管道標高有升降的區域，當為不規則區域的時候按下Ctrl鍵不放進行多次選擇，在移動圖紙的過程中可松開Ctrl鍵，但在選擇新的管道的時候一定要注意按下Ctrl鍵不放，否則先前選擇的管道被取消選擇；

③選擇完成后，在左上角的的選擇列表中選擇水平管選項，此時選擇范圍內的水平管被選中，如圖：

④然后在下方的高差中輸入管道升降的高度值，向上升輸入正數，向下降輸入負數，如圖：

噴淋中升降標高的情況調整完成如下圖：

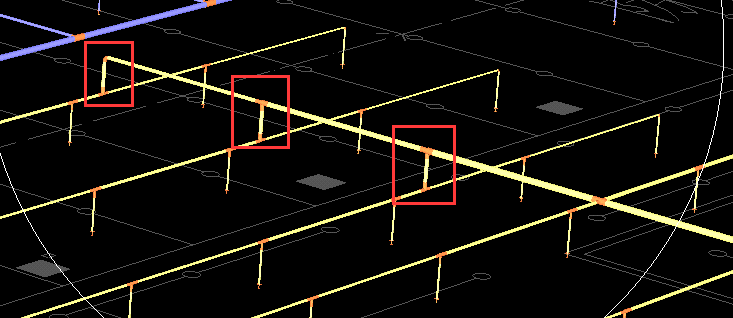

某一主管處開始區域性的降標高，如圖：

一端支管降標高，如圖：

兩端支管降標高，主管上引出下立管至支管，如圖：

注意：①標高的調整必須在模型進行處理，在主界面中不能調整水平管的標高，繪制的立管也不會形成三維模型；

②水平管高差形成的立管通過調整標高實現，單獨的立管通過繪制立管實現，其他專業在模型中的處理方法一樣；

③高差以及單獨立管形成的立管工程量及管件工程量軟件會自動生成，管件是否生成和設置生成管件的條件有關系；

④水平管標高的升降不影響相應區域的噴頭立管高度，噴頭的立管高度設置的是多少依然是多少；
