安裝算量軟件之通風管道常見問題處理

1.通風管道消聲器部分是不計算通風面積的，軟件一鍵識別的時候計算了，該怎樣扣除？

答：在選擇狀態下將該部分的工程量選中，刪除即可。刪除的方式為：選中后直接按Delete鍵或在圖形處理區中右鍵單擊選擇刪除選中圖元命令。

2.風管上閥件的規格為該設備所在位置的管道規格怎樣快速區分？

答：通過單類設備的識別軟件將同種類型的設備一起計算了，但有可能設備所在管道的規格不一樣，那么不同規格的設備是需要區分的，設備計算完成后按管線拆分設備即可。操作步驟如下：定位到需要按管線規格拆分設備的項目上→在圖形處理區中右鍵單擊選擇按管線拆分設備命令，如圖：

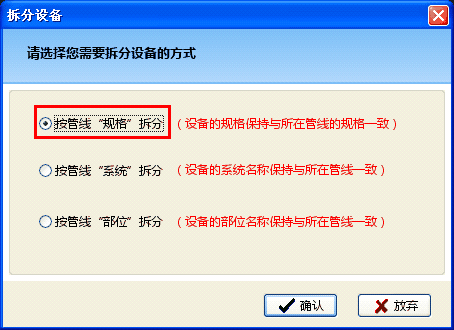

→在彈出的對話框中選擇按管線“規格”拆分命令，單擊確認即可，如圖：

通過該命令后軟件就按照該設備所在管線的規格進行工程量的拆分了。

3.風管按周長（矩形）或直徑（圓形）范圍如何進行統計？

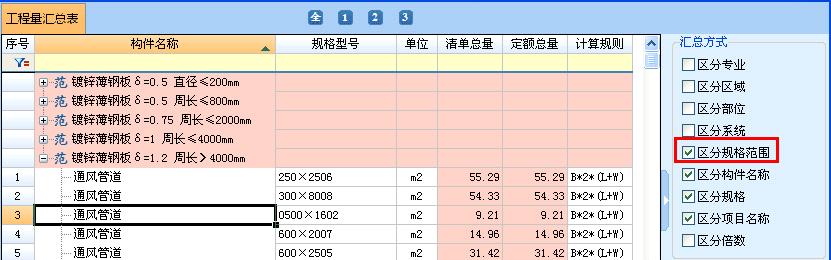

答：風管計算完成后是可以按照周長(矩形)或直徑(圓形)范圍進行統計的。通過匯總表中將匯總方式中的區分規格范圍選項勾選起即可，如圖：

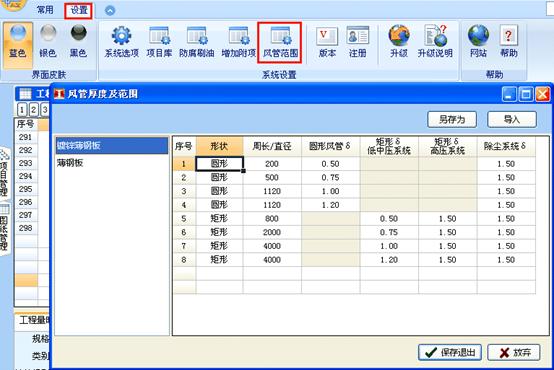

附：上圖中的周長或直徑范圍是軟件默認的范圍，如果匯總的范圍需要更改需要在計算之前進行設置，計算完成后更改是不起作用。修改匯總范圍在設置→系統設置中的風管范圍進行設置的，如下圖：

4.算防排煙的時候軸流風機出來有一節圓形風管，用軟件怎么計算？

答：①在模型中可以通過輸入規格的方式軟件會自動確定是矩形風管還是圓形風管，相應的計算規則也會自動設置。矩形風管的輸入方式就是寬度*高度，如800*400；圓形風管的的輸入方式是D+直徑，如直徑為800的圓形風管規格輸入為D800；

②若在主界面中通過參考項目的方式進行添加的，在添加項目的時候選擇圓形風管，相應的計算規則軟件會自動設置。也可以直接在工程量表中添加項目，將計算規則要設置為B*Pi*D。B，Pi，D分別表示風管長度、圓周率、直徑。規格的輸入同樣為D+直徑的方式。

5.通風空調中消聲器部分工程量計算了如何處理？

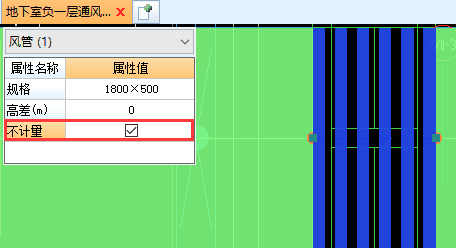

答：通風空調中消聲器部分不計算通風管道面積，但為了保證整個系統的連接性建議在模型中將消聲器部分識別的風管打斷，然后選擇該段風管，在左上角的屬性對話框中的不計量選項勾選上，這個時候風管的顯示樣式表現為虛線，如下圖：

設置完成生成工程量后相應位置不會生成風管工程量，如圖：

匯總結果窗口右上方的匯總方式中區分規格范圍起什么作用？

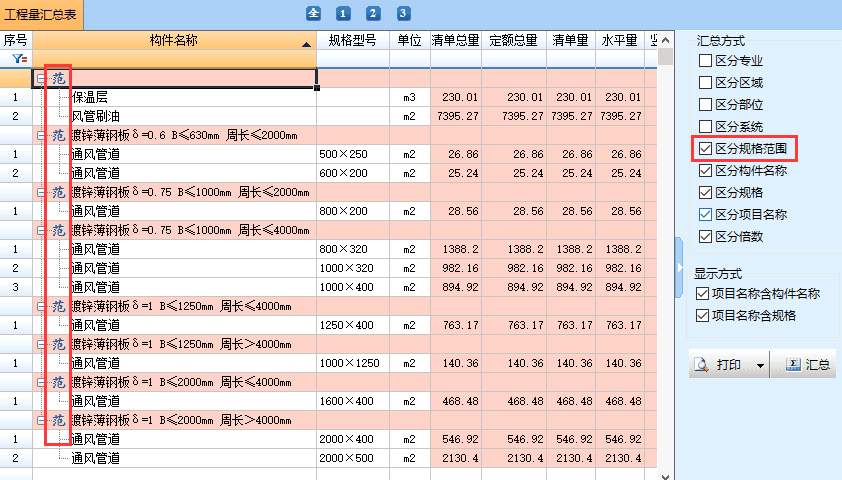

答：匯總方式中的區分規格范圍這個選項是在通風管道匯總工程量的時候用到的，其他專業用不到。軟件會根據風管的大邊長或直徑確定風管的厚度，再根據其周長范圍進行匯總。如圖：

注意：①軟件風管的厚度默認是按照中低壓系統進行厚度的確定的，可通過設置→風管范圍，查看不同材質或中低壓、高壓等系統厚度的大邊長、直徑取值范圍，也可通過維護該表格達到個性化的匯總(一般不用修改，軟件已做好)；

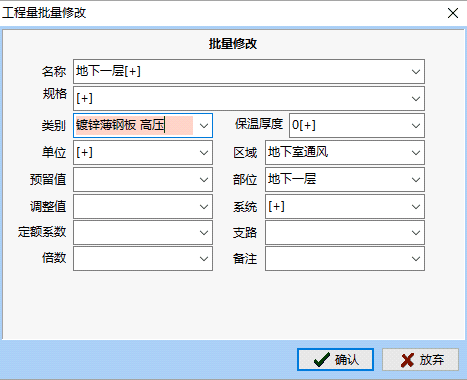

②根據實際情況若所做工程為高壓或除塵系統的話，在軟件中的修改方式為：在工程量表中選中相應的通風管道項目(Ctrl鍵可多選，Shif鍵可連續選擇)，然后右鍵單擊選擇批量修改工程量，在彈出的對話框中類別欄那里選擇相應的風管材質，選擇完畢后輸入空格，然后輸入“高壓”或“除塵”二字即可，如圖：

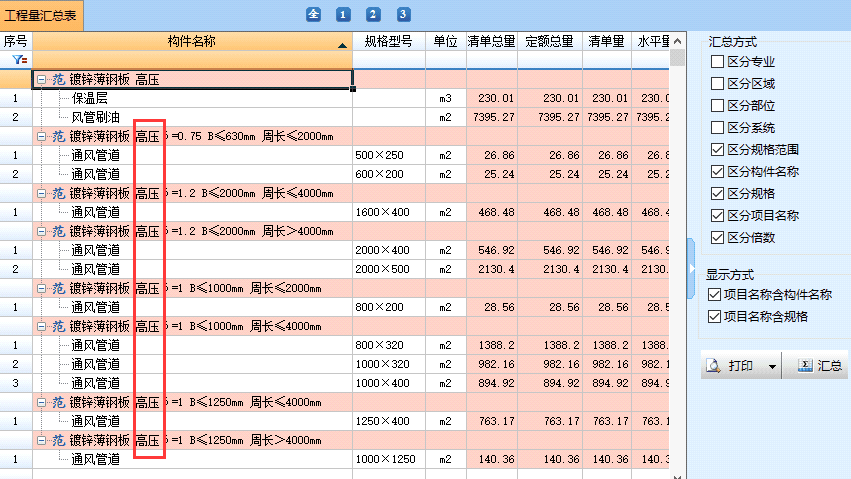

修改完成后進入?yún)R總結果表，軟件按照高壓系統確定風管的厚度，如圖：

6.關于在地暖在軟件中的計算方法

答：軟件中沒有專門設置地暖專業，在軟件中的才操作方法同其他專業的操作，地暖管道長度計算用軟件中的識別回路、繪制管線的方法進行操作；地暖中的散熱器以及閥門通過識別設備的方式進行操作。一般情況下散熱器上的閥門在平面圖中不會單獨繪制出來，這種情況的話可以將散熱器計算出來后，通過添加附項的方式實現，若一個散熱器上有一個閥門，添加的閥門附項計算規則設置為B，若一個散熱器上有兩個閥門，添加的閥門附項計算規則設置為B*2；同理在散熱器上有多個閥門和多種閥門的時候都可通過添加附項和設置相應的計算規則實現。

7.通風管道閥件長度扣減如何實現？分管端頭的面積如何計入？

答：①風管閥件的扣減：風管閥件的扣減長度通過“通風部件批量扣減”命令實現，操作如下：風管和閥件計算完成且閥件的規格都設置正確后，單擊“通風部件批量扣減”命令，命令按鈕如下圖：

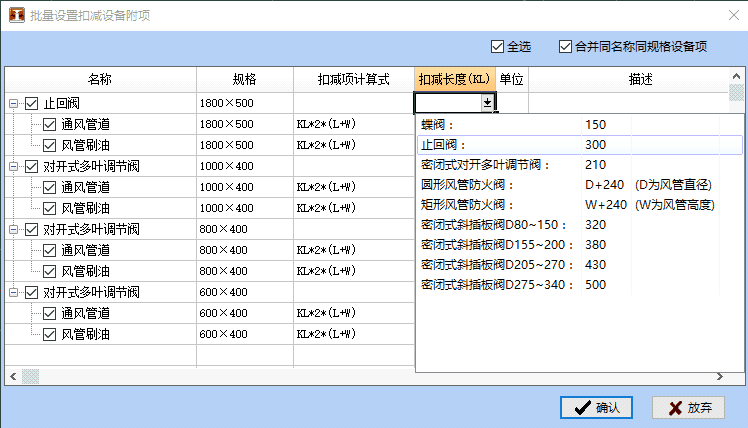

在彈出的對話框中，設置其各自的扣減長度即可，通過扣減長度也可查看或選擇規范的扣減長度，如圖：

設置完成后單擊確認即可。

②風管端頭的計算：通過一鍵識別的方式，軟件會自動計算風管端頭的工程量，計算規則為L(zhǎng)*W(寬度*高度)，若是手工新建的項目，必須設置規格且計算規則為L(zhǎng)*W，畫的長度沒有關系，只要繪制一段就相當于計算一個封頭；
