1、圖紙導入捕捉點不精確

操作步驟：

①底圖按鈕；進入底圖狀態

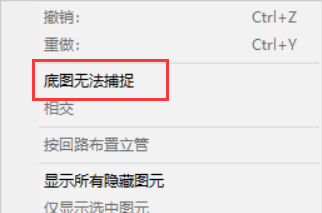

②鼠標右鍵；底圖無法捕捉

③根據提示框選圖紙范圍

2、管道保溫不出量

操作步驟：

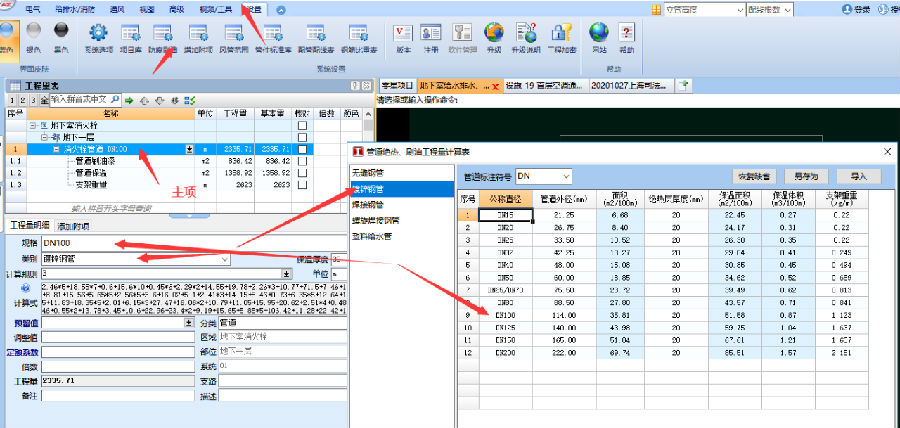

①查看主項規格，類別，保溫厚度是否設置

②且與設置，防腐刷油表中的數據要一一對應

3、一張圖紙存在多個比例

操作步驟：

①點底圖按鈕、進入底圖狀態

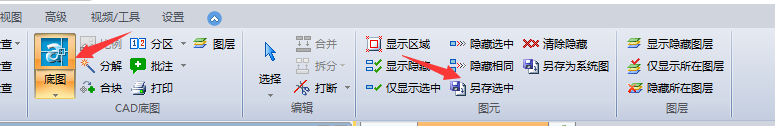

②框選比例不一樣的圖紙，點擊上方另存選中圖元

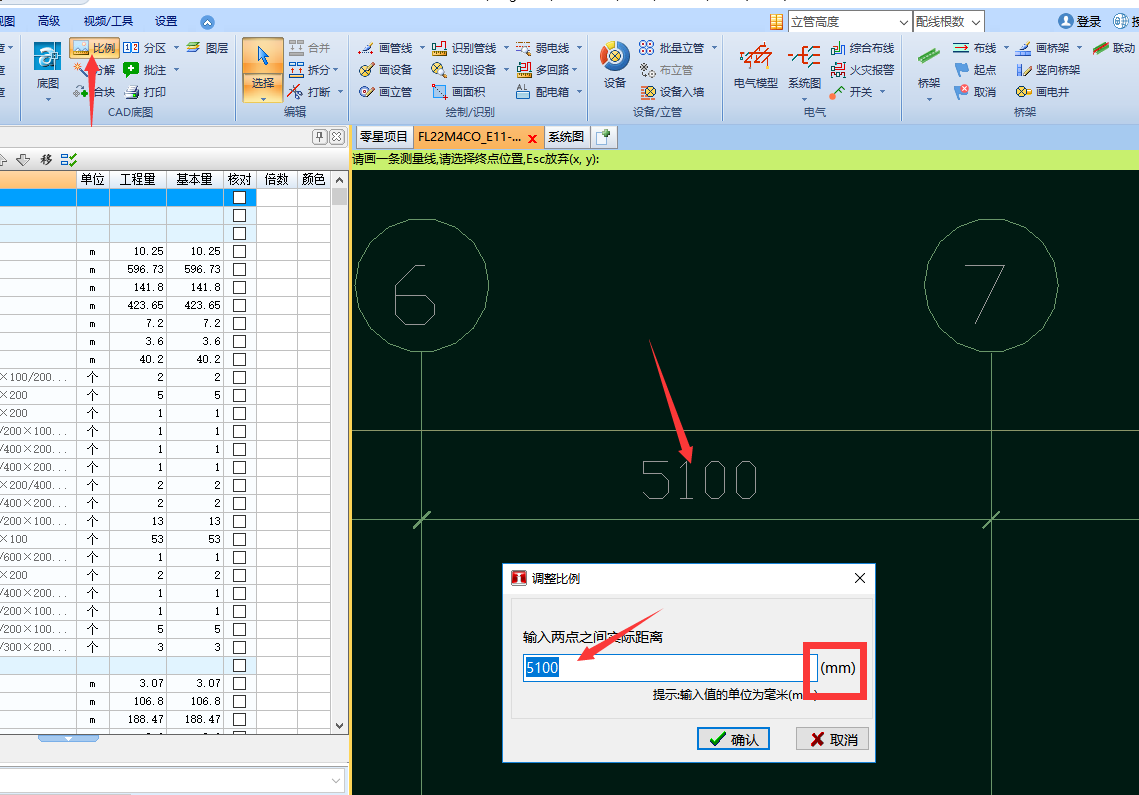

③找到圖紙標注,用比例按鈕測量圖指標注,輸入實際距離即可

④底圖按鈕;進入底圖狀態

⑤圖形區域選中修改比例成功的圖紙鼠標右鍵基點復制

⑥根據提示選擇一個插入點

⑦回到需要復制的圖紙上；點底圖按鈕、鼠標右鍵粘貼

4、圖紙導入軟件有角度

操作步驟：

①點底圖按鈕、進入底圖狀態

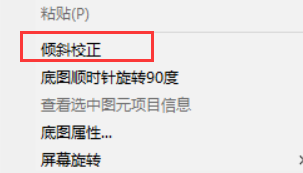

②圖形區域鼠標右鍵、傾斜校正

③根據提示選擇一條斜邊

5、圖紙變更快速替換底圖

操作步驟：

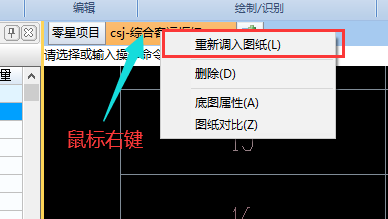

①在圖紙名稱上鼠標右鍵

②重新調入圖紙

③根據提示選擇變更圖紙

6、開關配線根數快速識別

操作步驟：

①開關功能—識別開關線根數

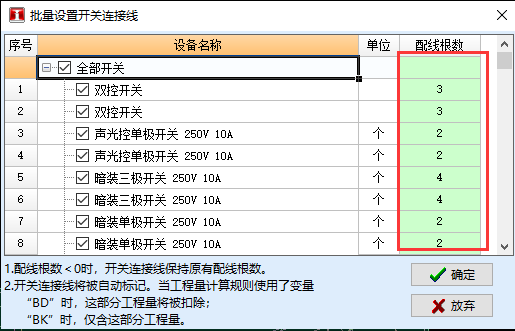

②根據規范設置開關對應配線根數

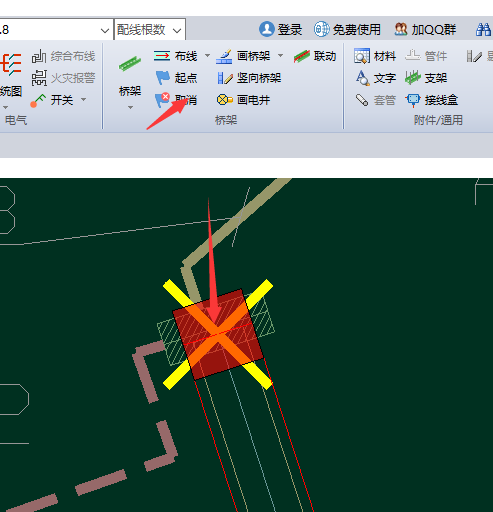

7、公共線智能處理

操作步驟：

(1)無橋架

①出線處設置對應起點；

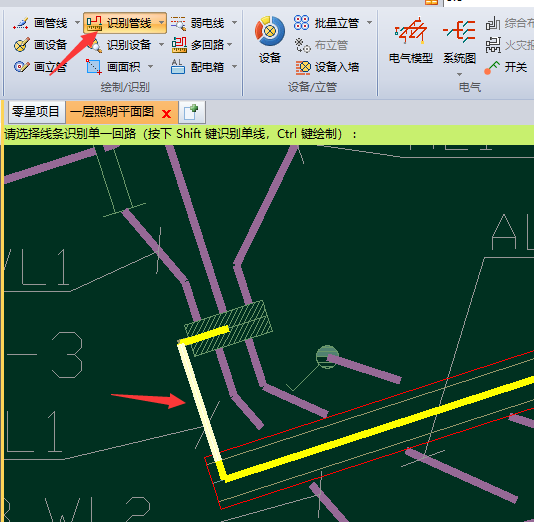

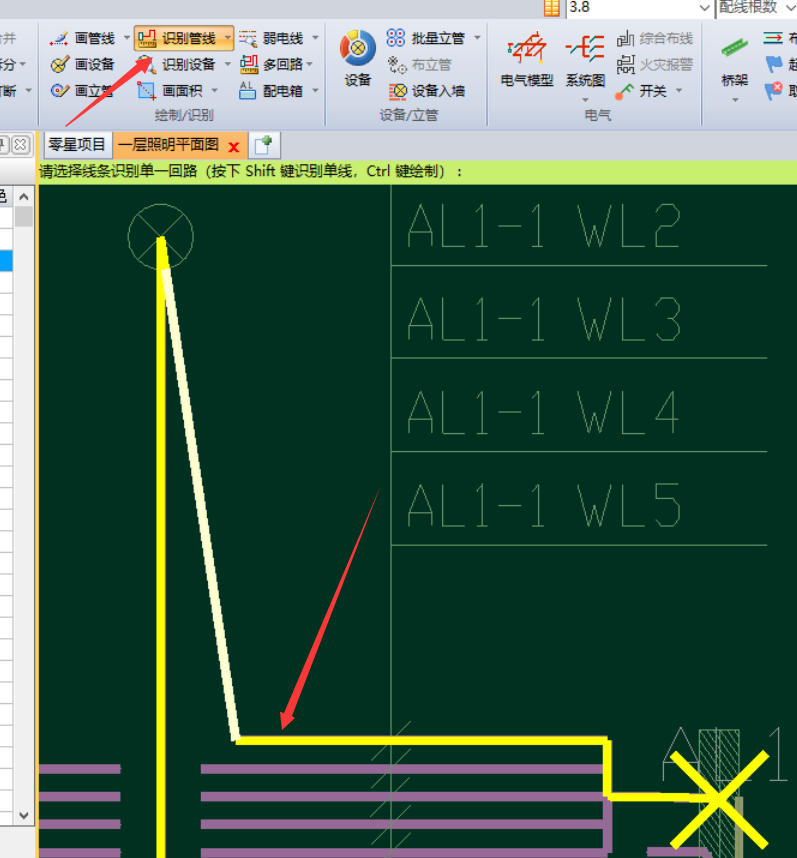

②點擊識別管線按鈕識別支線；

(2)有橋架

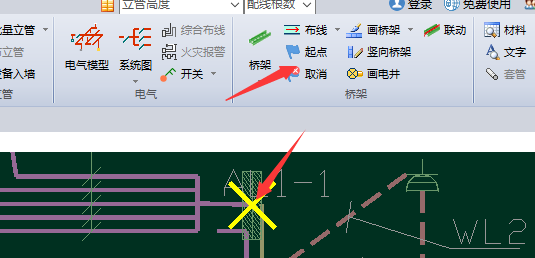

①橋架出線處設置起點；

②點擊識別管線按鈕識別橋架外的管線

8、快速區分橋架內外工程量

操作步驟：

(1)手動調整

①選中需區分管線

②F2屬性（鼠標右鍵-屬性）

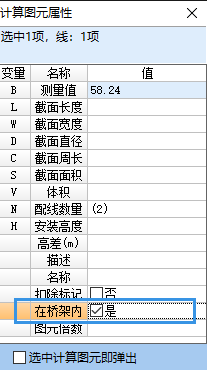

③‘在橋架內’屬性打上勾

④注意計算規則的選擇：橋架外：BG 橋架內：BQ

(2)自動調整

①按住ctrl選中要區分的項目

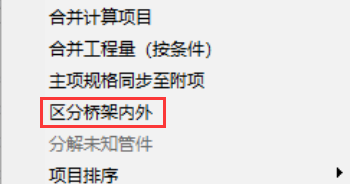

②右鍵區分橋架內外

9、多個工程文件合并在一起

操作步驟：

①打開一個工程文件

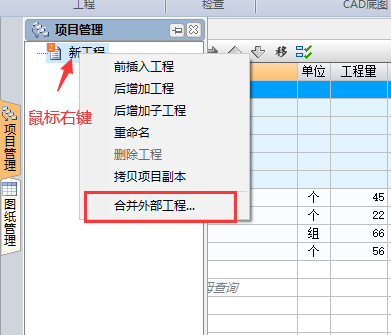

②項目管理—鼠標右鍵—合并外部工程

③選擇需要合并的其它工程

10、多種圖紙合并在一起

操作步驟：

①底圖按鈕;進入底圖狀態

②圖形區域選中需要復制的圖紙成深藍色

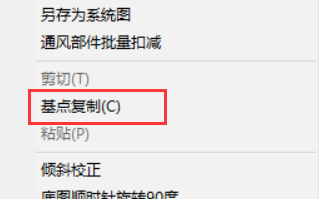

③鼠標右鍵基點復制

④根據提示選擇一個插入點

⑤回到需要復制的圖紙上；點底圖按鈕、鼠標右鍵粘貼
