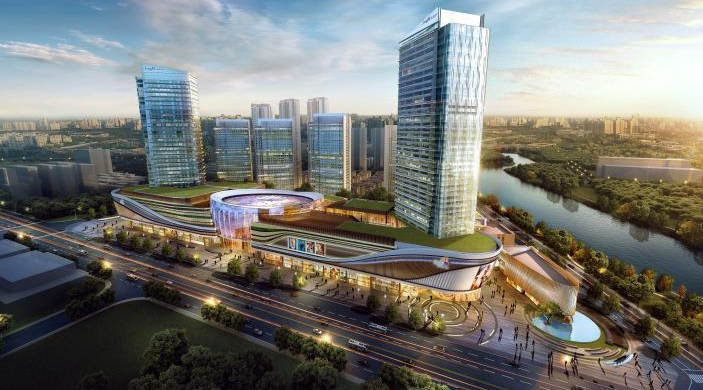

項目名稱：龍湖成都濱江天街(商業部分+地下室)

建筑面積：30萬m2

計算專業：通風

計算時長：2天

所屬地區：四川·成都

提交單位：重慶龍潤建筑工程有限公司

應用專業:通風工程

應用難點:

●本項目建筑建筑面積較大，地下室三層，地上商業八層，共計建筑面積達30余萬m2，通風所涉及到的加壓送風、排煙、補風、空調新風等各系統數量較大，各系統工程量需做好工程量歸集；

●平面圖與系統圖分開出圖，一個系統跨多層，風管平面測量，像樓梯間的加壓送風系統中的百葉風口等工程量統計在系統圖上統計更方便，同時以系統為單位，該系統的所有工程量統計在一起為好；

●不同類型系統風壓等級、材質不同，需正確設置后，才能確認其正確的風管厚度；

應用亮點:

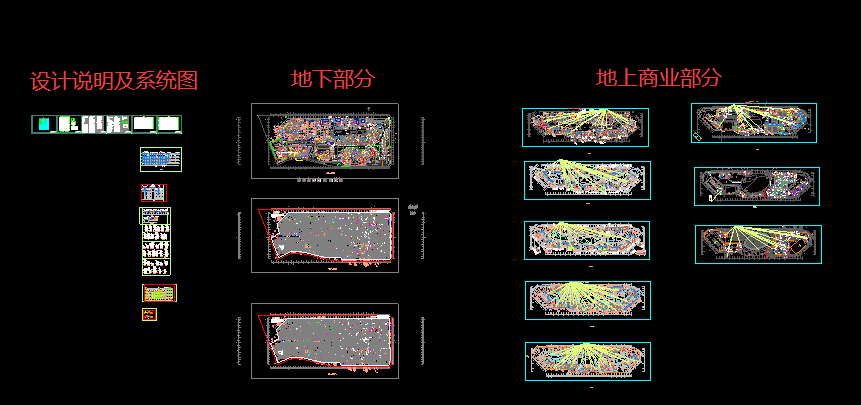

●項目較大，平面圖各層單獨出圖，再加上系統圖、設計說明等圖紙文件數較多，計算時需多張圖紙間的來回查看，采用軟件的底圖復制將多張圖紙合并在一起，無論是計算跨層，還是多圖查看都能輕松解決。

●通過通風模型的方式計算，在模型中集中設置各系統的材質、風壓等級等參數，計算完成后自動按材質、風壓等級、大邊長自動區分風管厚度，集中設置簡單、快速，工程量計算準確。

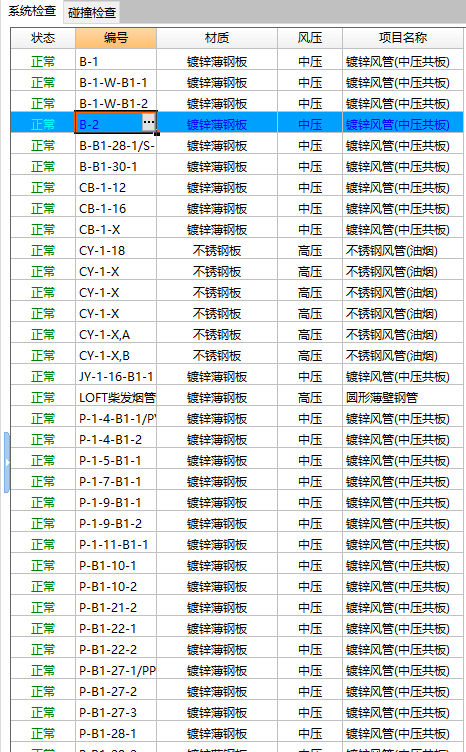

模型中集中設置各系統風管材質、風壓等級參數

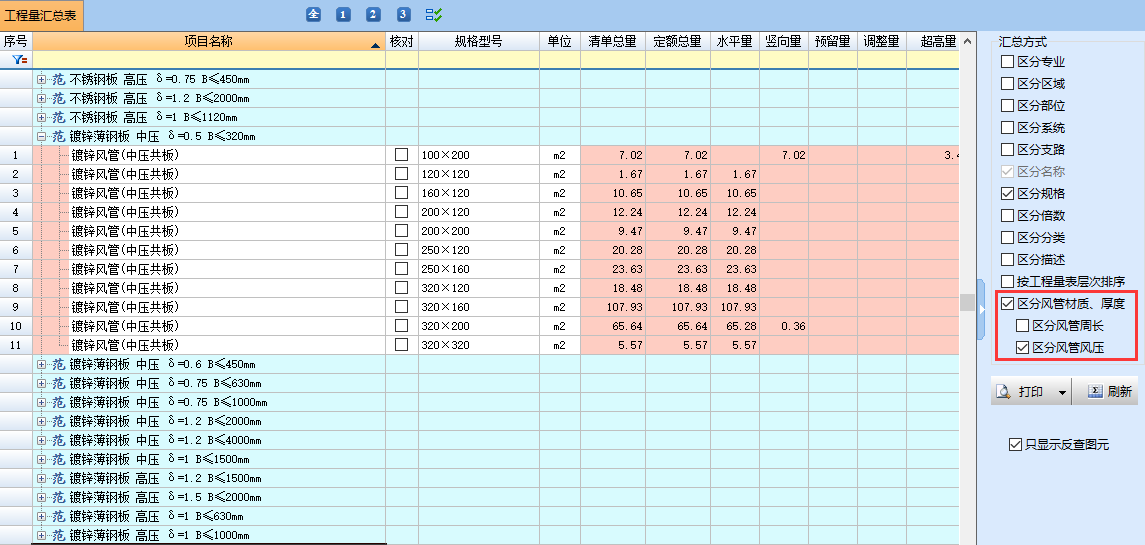

匯總表中按照各系統所設置的風管材質、風壓等級、大邊長進行厚度的確認及工程量的匯總

●工程中有補風、送風、排煙、排風等系統，各類系統下的子系統也較多，通過數據管理將各類型系統集中管理起來，匯總時總量與分量的切換秒實現。數據反查簡單、快速，每條數據項都定位到圖元，數據所屬層級關系一目了然。

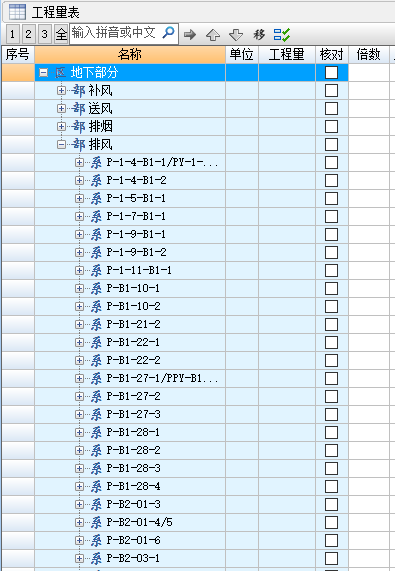

使用數據層次管理將不同類型系統集中管理

應用心得:

軟件操作簡單，學習起來很快，可以一鍵識別，也可以手畫，在算通風專業這塊，非常快，而且軟件更新過后，可以在模型里面計算設備，扣減設備，閥件規格可隨風管規格計算，大大提高了效率。數據層次管理非常好，在計算的過程中只需要簡單的使用層級歸類，將數據管理起來，后期匯總工程量、數據反查、篩選等操作，都可通過所建立的層次進行快速應用。
