1、照明插座回路已在平面圖中計算，但發現預留工程量設置漏了，怎樣快速設置每個回路的配線預留值？

答：建議在識別系統圖的時候?qū)㈩A(yù)留值進行設置，免得后期添加預留數據那樣麻煩。已經發生了該情況處理方式如下：

情況一：計算完成的回路數量不多的情況下可到各自回路的配線項上輸入其預留值，輸入的預留值工程量為該回路總預留長度(系統圖中輸入的預留長度為單根線的預留長度)，輸入后使其更清晰可輸入表達式，如1.5*3,1.5為單根預留長度，3表示該回路配線為3根；

情況二：計算完成的回路數量較多，或先前設置的預留長度有誤，還可進行預留值的批量處理，處理方法如下：

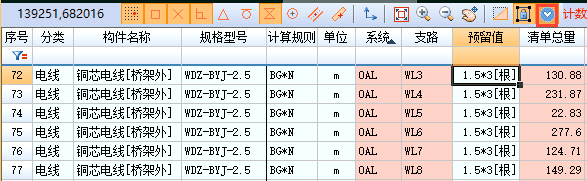

①單擊下方的橫表展開按鈕，單擊橫表表頭的系統(配電箱名稱)列，軟件會根據配電箱的名稱進行排序，同一配電箱的回路就按照回路順序排列在一起了，同配電箱的各回路預留長度一致，方便批量修改。如圖：

②在預留值單元格中輸入其預留長度，預留長度值同樣為該回路的總預留長度，輸入一個回路后選中該單元格，在該單元格的右下角呈矩形黑點，鼠標放置該黑點后鼠標指針呈黑色十字型，按下鼠標左鍵拖動至相同預留長度的回路。拖動完畢后會彈出是否填充目標單元格的提示，選擇“是”即可。

注意：①系統圖中輸入的預留長度為單根管線的預留長度，各回路的預留總長軟件會根據各回路默認配線根數自動設置；②單獨修改各回路配線預留值為輸入結果或輸入表達式結果的值為該回路的預留總長度，為查看方便，建議以單根預留長度*配線根數的方式進行處理，如1.5*3.

2、設備帶文字的時候軟件識別到一起了怎么快速處理？

答：當設備帶有文字的時候有可能軟件識別的時候沒有區分，比如單管熒光燈與應急單管熒光燈設備的圖例都是一樣的，應急的用字母E進行區分。如下圖：

①若設備圖例和字母是一個整體的塊，軟件在識別的時候會自動分開，不需要其他處理；

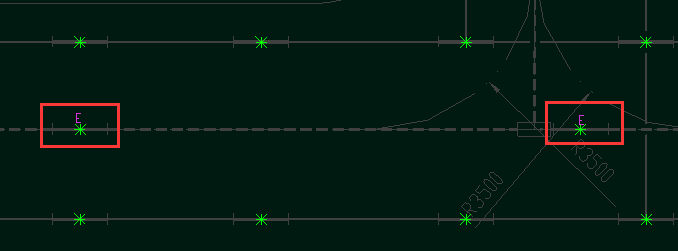

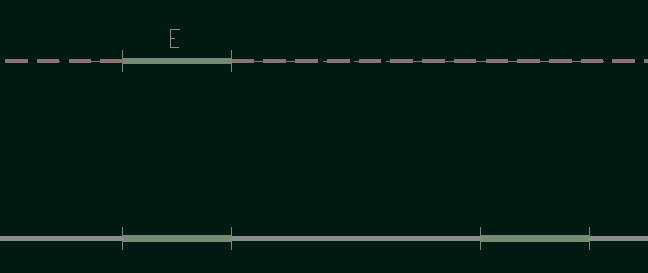

②若圖例和字母是分開的不是一個整體塊，這個時候回發現普通的熒光燈和應急的熒光燈識別在一起了，這種情況快速處理的方式為：將其不同的設備拆分出來，若識別了其他設備的時候，鼠標定位到熒光燈項上，使用過濾功能(快捷鍵F4)將其他設備或管線隱藏，再將底圖的色度調到最淡，然后在查找文字對話框中輸入他們區分的字母，比如上圖用E進行區分，輸入完成敲回車，這個時候你看既有已經識別了的設備標記符號(*號)又有查找的字母E變色了，方便查找，如下圖：

在選擇狀態下點選或框選這些設備，選擇完成后右鍵單擊選擇“拆分工程量”命令，在彈出的對話框中輸入相應的項目名稱點確認即可。

注意：同樣的圖例用字母進行區分的設備有普通燈具與應急燈具一般用字母E；在插座中也會出現這種情況，插座的塊都是一樣的，用字母進行不同插座的區分。

3、同一個位置有多根不同規格的管線，使用畫管線的方式軟件會自動偏移排開，能否不發生偏移？

答：可以。在軟件中繪制管線有兩種方式。分別為畫管線和按橋架布線命令，兩者繪制的管線是否發生偏移如下：

①畫管線：使用畫管線命令，在同一投影位置已經有管線的情況，軟件會自動將后繪制的管線進行偏移，工程量不會發生變化，還是繪制相應長度的工程量；

②按橋架布線：按橋架布線命令，在同一位置繪制管線后，管線不會發生偏移；

注意：①兩者的共同點都是可以按照設計圖繪制長度，區別在于若是按橋架配電纜或電線的時候必須使用按橋架布線命令。

4、配線的默認根數在哪里設置？

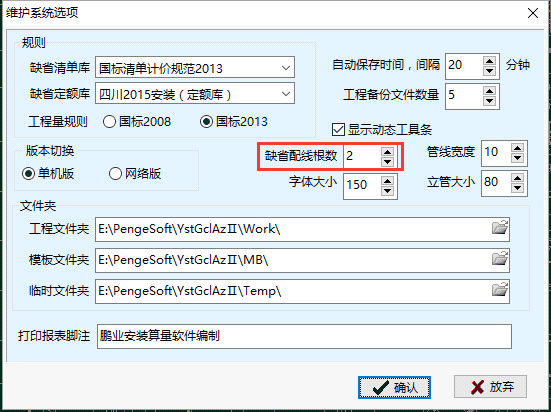

答：配線的默認根數在“設置”→“系統選項”→“缺省配線根數”這里設置，在該對話框中還可以對其他信息進行設置，如圖：

配線根數的說明：

①設計圖上標注有配線根數的軟件會按照標注自動識別其配線根數；

②沒有標注根數的且回路信息還沒有替換的時候軟件按照的是缺省配線根數進行設置的；

③若是先生成的回路或在工程量表中替換回路信息，未標注配線根數的軟件取得是該回路系統中設計的默認配線根數；

5、配電房同一位置并排出橋架位置，電纜溝的處理？

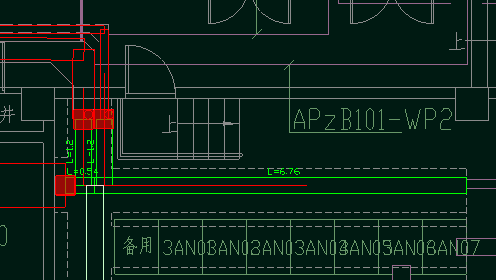

答：一般情況下高低壓配電房中電纜溝位置往外出橋架的時候為單排橋架，這個時候電纜溝和橋架繪制的時候繪制到中對中就可以了，當出配電房的時候有多排水平橋架出去的時候，電纜溝與橋架的處理方式，如下圖(綠色為電纜溝項)：

類似這種存在多排橋架出線的情況建議如下：

①電纜溝的寬度一般情況下不用設置成電纜溝的實際寬度，不設置規格的情況下寬度大概為300，方便相交位置的處理；

②兩排橋架的位置分別接到電纜溝上，這個地方的電纜溝為示意，不必糾結同一位置畫了兩排橋架；

③電纜溝與電纜溝相交，橋架與電纜溝相交的位置都設置為中對中的相交，不然布置電纜的時候電纜過不去；

6、關于電纜井內橋架與通過該位置上引的電纜實際高度的說明

答：我們在計算電井中的橋架的時候一般都是橋架有多高就直接繪制多高的豎向橋架，這樣處理之后橋架的工程量肯定沒問題，但是我們在布置電纜的時候發現，經過這個位置的電纜生成的豎向電纜高度為橋架的高度，通過電井引上去的電纜回路有可能只到一層、或其他樓層，生成出來的結果明顯計算多了。處理方法如下：

①電井中橋架實際有多高就繪制多高；

②回路布置完成后，切換選擇狀態下，記住一定是在選擇狀態下，框選電井的這個位置，這個時候該回路的豎向電纜和豎向橋架都被選中，先不用管豎向橋架也被選中，這地方同樣要注意是框選不是點選；

③選擇完成后在立管高度輸入框中輸入正確的豎向電纜的高度，輸入完成后敲回車就可以了，這個時候該回路電井中的豎向電纜工程量設置正確，其他回路的處理方法都是一樣的。

注意：

①在選擇電井處的豎向電纜一定是框選這個位置的立管，不要用點選的方式進行選擇，點選的方式有可能選中的是其他回路的立管；

②使用框選的方式對各回路的豎向電纜高度進行修改不用擔心其他回路會被一起修改，這種修改方式軟件只會修改當前回路的立管高度；

③修改電井中豎向橋架的高度，經過該位置的電纜回路豎向電纜高度不會改變；
