1. 總平圖識別設備或管線，設備或管線顯示很大該怎么處理？

答：出現上述問題一般是由于圖紙的比例有問題導致的，一般在總平圖的時候比較常見，調整相應圖紙的比例即可。本來應該是幾米或幾十米測量出來的結果只有幾毫米，問題表現如下圖：

這里說的比例不是電子圖或藍圖上標注的1:500、1:1000比例，不能單純的直接放大500或1000倍。藍圖上標注出來的比例是藍圖與實際工程的一個比例關系，我們在用比例尺手工算量的時候選擇相應比例的比例進行量取。而軟件繪制或識別出來的長度是CAD電子設計圖內該管線是多長，軟件識別或繪制的管線就是多長，一般情況實際當中是1m，而在CAD中設計的時候用1mm來表示，所以會出現管線顯示得比較大，且工程量卻很小。

解決方法如下：

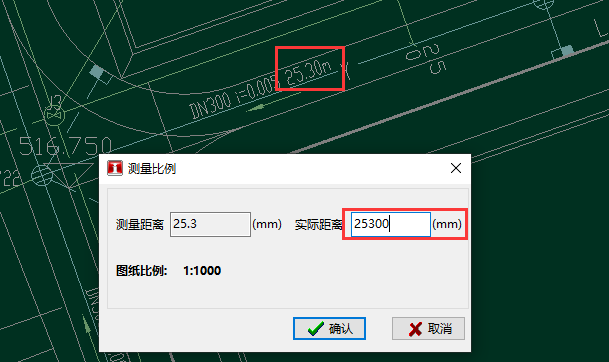

使用軟件中的測量比例功能，找到有標注或已知的兩點間的實際距離進行測量(圖中無標注長度的時候，可以用比例尺在藍圖上測量出兩點之間的距離，記住測量出來的結果，以便在測量比例對話框中輸入實際的距離)，測量完成后會彈出如下對話框

在該對話框的實際距離中輸入正確的距離單擊確認，比例修改正確，圖形的顯示以及工程量都正確了。

注意：①由于比例相差較大，在測量的時候不好找到精確的點，先隨便選擇兩點放大100倍，然后在進行第二次測量比例，圖紙比例已經放大過后就好精確的點了，第二次的時候在實際距離中輸入正確的距離即可；

②在測量比例對話框中，實際距離的單位是毫米；

2.圖紙導入算量軟件后顯示不全，CAD打開圖紙?zhí)崾居型獠繀⒄?，該怎么處理?/span>

答：CAD打開該圖紙后提示有外部參照，需要在CAD中將參照綁定后導入算量軟件后才會顯示完全。外部參照綁定操作步驟如下：

①用CAD將有外部參照的圖紙打開。

②選擇插入菜單中的外部參照命令，或在CAD命令行中輸入如下命令xref，輸入完成后敲回車。

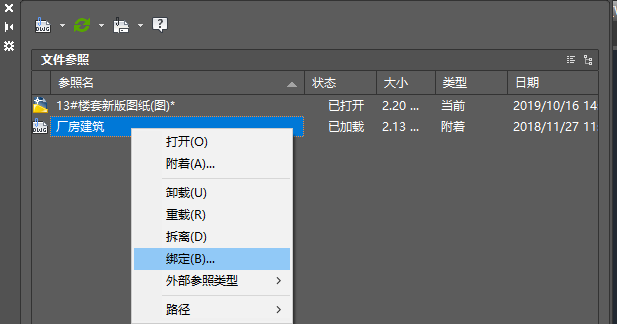

③在彈出的對話框中可以看到參照的圖紙，右鍵單擊參照圖紙選擇綁定即可，如圖：

④綁定成功后在該文件列表中參照圖紙這一行消失且參照圖紙圖形中正常顯示，證明綁定成功。

⑤將圖紙轉為t3格式后調入算量軟件中即可。

3.一個戶型內的工程量怎么復制到其他樓棟中？

問題描述：1#樓里面有A戶型，工程量已經計算完成，2#樓里面同樣有A戶型，怎樣把1#樓里已經計算完成的A戶型的圖元數據復制到2#樓中去。

答：通過帶基點復制計算圖元解決上述問題，具體操作如下：

①選擇需要復制的圖元：在選擇狀態下，框選需要復制的圖元，當復制的區域通過矩形框選的方式不能一次性的選擇完成的時候，可以通過多次選擇，在多次選擇的時候按下Ctrl鍵不放，否則先前選擇的被取消掉了(若該戶型內的所有數據是通過層次進行管理的話，可以定位到層次上配合過濾顯示功能，只顯示該戶型的數據，方便選擇)；

②帶基點復制：選擇完成后在圖形區右鍵單擊選擇“基點復制”復制命令，根據提示選擇一個基點（記住選擇的這個基點，后面粘貼的時候要選擇同樣的點）；

③粘貼：帶基點復制完成后，切換到目標工程，在圖形區右鍵單擊選擇“粘貼”，根據提示選擇插入點，選擇的插入點要和先前復制時選擇的基點相同，否則粘貼完成后會發現和圖紙不完全重合；

4.計算住宅類工程時，戶型一般為非矩形，如何劃分多邊形分區？

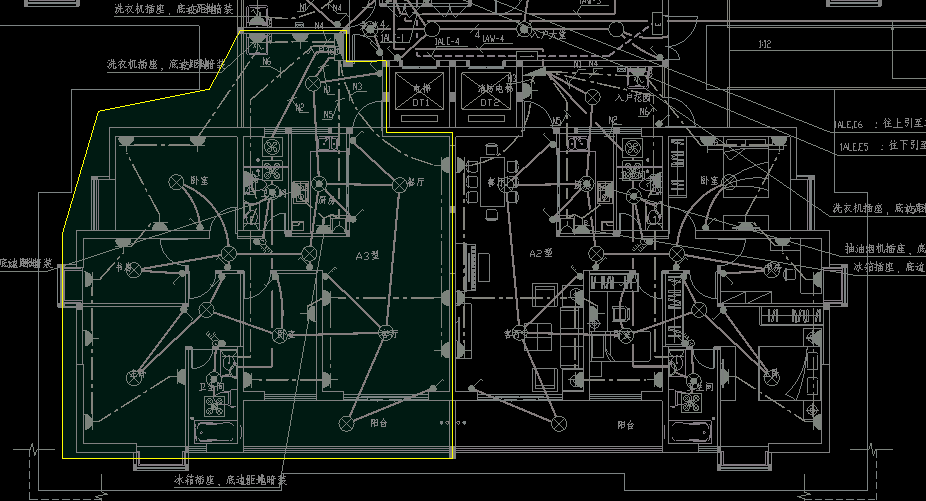

答：劃分分區的時候第一個點確認后按下Ctrl不放，切換為多邊形分區狀態，確定第二個點，第二個點確認完成后可松開Ctrl鍵，一次點擊其他點，最后一個點確定后直接右鍵結束，軟件會根據點擊的各點形成分區范圍，如圖：

5.平面圖和系統圖分開出圖，算量軟件中可以將他們放在一張圖紙中嗎？

答：可以，將平面圖和系統圖分別調入軟件后在底圖狀態下使用帶基點復制與粘貼命令即可。操作步驟如下：

① 切換到底圖狀態；

② 選擇需要復制的圖紙，右鍵單擊選擇帶基點復制命令，根據提示選擇復制的基點；

③ 切換到平面圖中，同樣切換到底圖狀態，圖形區右鍵單擊選擇選擇粘貼命令，根據提示選擇粘貼的基點即可；

④ 系統圖復制完成后，調入的系統圖標簽可刪除；

6.工程量計算完成后，可以查看指定區域的工程量嗎？

答：可以的。軟件相應的命令是選擇匯總命令，操作步驟如下：

① 選擇狀態下，框選需要查看工程量的范圍；

② 單擊選擇匯總命令，快捷鍵為F6；

③ 彈出匯總對話框，在對話框中右鍵單擊還可選擇區分區、部、系以便更清楚的查看選擇范圍工程量的來源；
