安裝算量常見問題處理——給排水

1.給排水中平面圖與軸測圖的匹配效果不好，該怎樣操作？

答：使用軸測圖匹配平面圖的方式進行給排水的計算若效果不好，是因?yàn)樵O(shè)計上有誤或其他原因?qū)е缕ヅ湫Ч缓?。給排水的計算建議采用手工繪制的方式進行計算，操作如下：

1.在工程量表中建立項目：在工程量表中建立不同規格的項目。

2.繪制管線：使用手工繪制管線的方式進行在平面圖上繪制相應規格的管即可。畫管線按鈕如圖：

2.1#衛生間一共有9個，我該怎樣設置？

答：當存在大樣圖如廚衛大樣或標準層的時候，這些區域的工程量存在倍數的關系，在軟件中處理這種倍數關系的方式有兩種，即計算之前進行處理和計算完成后進行處理。兩種操作方式如下：

1.計算之前：計算之前劃分分區并設置其倍數。操作步驟如下：圖紙調入軟件后軟件會自動對圖紙進行分區，當一個圖框中存在多個大樣且倍數不相同的時候，先將軟件自動分的區域刪除→單擊圖紙分區下拉按鈕選擇劃分圖紙分區命令，如圖：根據提示對圖紙區域進行繪制，當需要分區的范圍為非矩形的時候按下Ctrl鍵轉化為多邊形區域繪制→繪制完成后右鍵單擊結束繪制，彈出分區定義對話框，在該對話框?qū)⒈稊?shù)等屬性設置好，設置完成后單擊確認即可?！謪^(qū)定義完成后，在計算該區域工程量的時候軟件自動乘以該區域的倍數。

2.計算完成后：工程計算之前未設置倍數，計算完成后還是可以設置的，操作步驟如下：選中需要設置倍數的計算圖元→右鍵單擊選擇拆分工程量，在彈出的工程量批量拆分對話框中設置需要設置的倍數，倍數設置完成后單擊確認即可。

附：如果是計算完后再進行拆分設置倍數的時候建議采用分區的方式進行數據的管理，拆分之前使用劃分圖紙分區的方式將需要拆分工程量的位置劃分圖紙區域，并設置分區定義中的倍數等屬性，分區完成后在圖形處理區中右鍵單擊選擇按分區拆分工程量。通過分區的管理無論是數據的檢查、對量還是需要重新對分區設置倍數都要方便的多。記住如果倍數需要改變的話，先設置分區屬性中的倍數，然后再次執行按分區拆分工程量命令。

3.給排水的大樣圖和平面圖在一個DWG文件中，但是比例不一樣該怎樣處理？

答：在軟件中一張圖紙只能設置一個比例，所以當一個DWG文件中存在比例不同的情況時，調入多次圖紙分別設置各自的比例。即平面圖的工程量和大樣圖的工程量分開計算。設置比例如下：

調入圖紙后單擊CAD底圖中的比例按鈕如下圖：

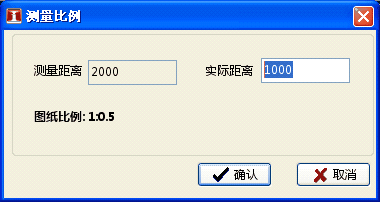

→根據提示畫出一段有標注的測量線方便輸入其實際距離→測量線繪制完成后彈出測量比例對話框，在該對話框中的實際距離中輸入其實際長度軟件自動計算其比例。測量比例對話框如下圖：

4.總設計圖識別管線的時候識別不了是什么情況？

答：總平設計圖調入軟件后能正常的顯示、放大、縮小。但是使用識別管線或繪制管線的方式都不能進行計算。當遇到這種情況的時候是因?yàn)樵O(shè)計圖的比例有誤，所以需要對比例進行重新調整。調整的方法如下：

單擊比例按鈕→根據提示畫出一段有標注的測量線方便輸入其實際距離→測量線繪制完成后彈出測量比例對話框，在該對話框中的實際距離中輸入其實際長度軟件自動計算其比例。測量比例對話框如下圖：
