安裝算量之照明插座

識別設備

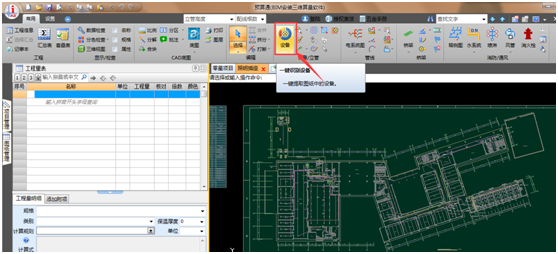

1.     導入相應的圖紙之后，選擇一鍵識別設備按鈕：如下圖

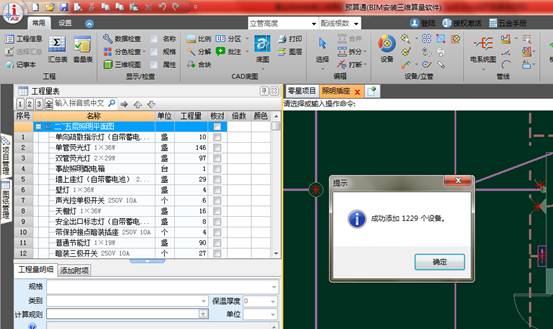

2.     單擊設備識別按鈕之后，進入到設備列表，單擊下方開始識別，系統會將圖紙中的設備圖例進行識別，并將設備工程量生成到工程量表中。如下圖：

識別電氣系統系統圖

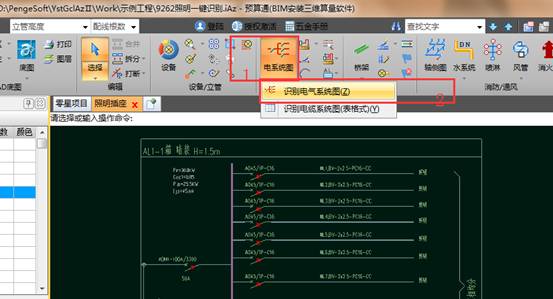

1.識別系統圖：點擊電系統圖下拉按鈕1，選擇識別電氣系統圖（Z）2，如下圖：

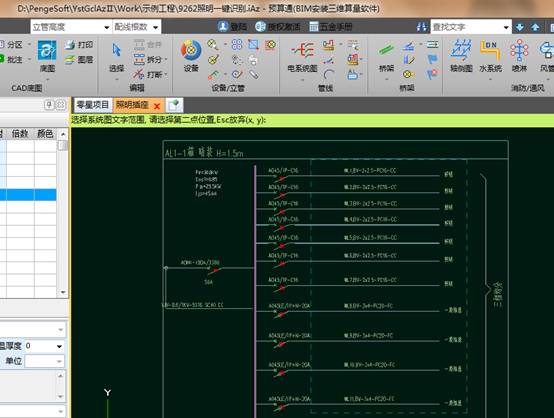

2.點擊之后按照提示框選需要識別的配電箱系統圖，鼠標單擊結束框選，如下圖：

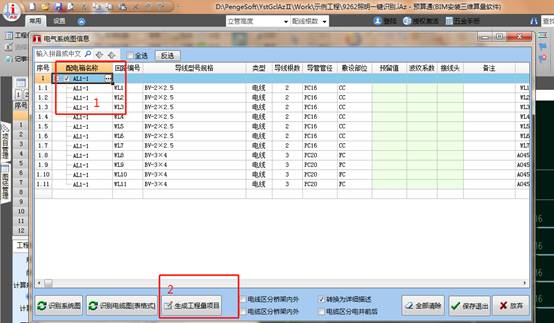

3.進入識別后電氣系統圖的列表，輸入對應的配電箱名稱并勾選相應的配電箱1，然后單擊生成工程量2即可，如下圖：

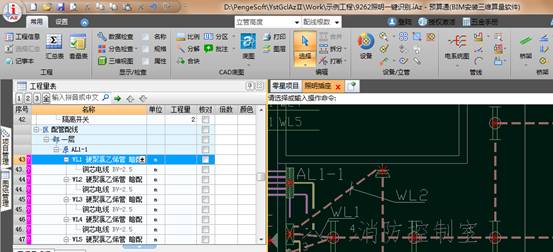

4識別之后的配電箱回路信息顯示在工程量中：如下圖

識別回路（配管配線）

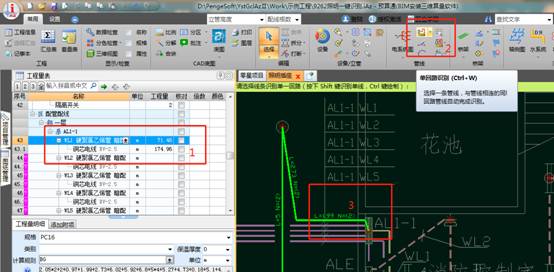

1.在工程量表中選中相應的回路1，單擊單回路識別按鈕2，按照提示選中圖紙中相應的回路3，單擊即可完成該回路的識別。如下圖

2.重復以上操作，識別所有回路。

批量布置立管

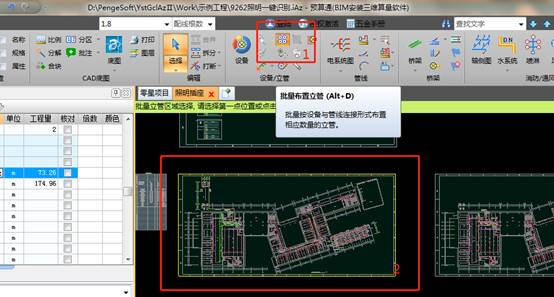

1.單擊批量布置立管按鈕1，按照提示選擇并左鍵單擊相應的區域2，右鍵單擊完成框選：如下圖

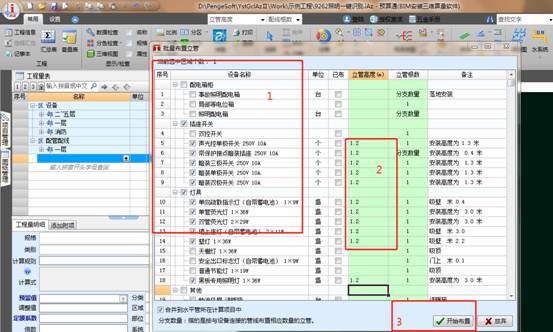

2.進入批量布置立管界面，勾選需要布置立管的設備1，輸入相應的立管高度2，單擊開始布置3，如下圖：

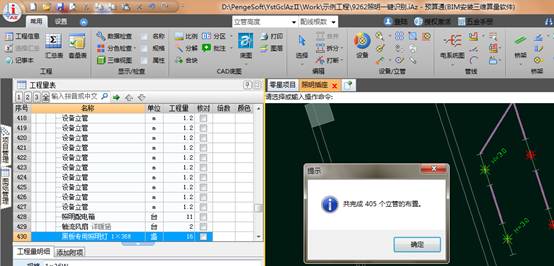

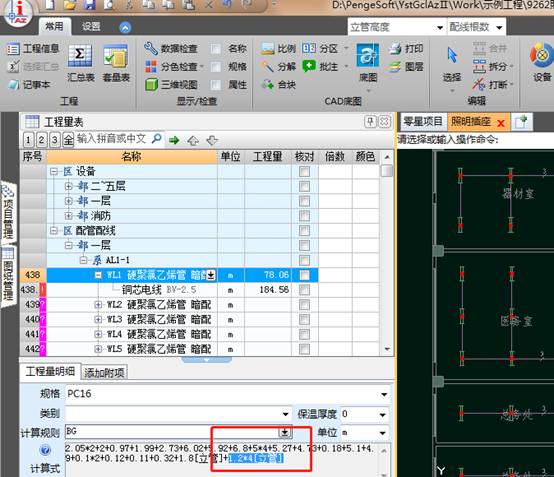

3.       立管布置完成，各種類型的設備均已布置圖1，同時將立管合并到水平管中，如圖2所示：

圖1

圖2
