安裝算量之動力配電基礎操作

鵬業BIM安裝算量與Revit軟件接口，自動生成BIM數據模型，運行速度更快，性能更穩定，能夠快速、準確的完成消防噴淋、強弱電、通風空調、給排水等安裝各專業的計算，自動建立相應的三維模型，是目前市面上性價比頗高的軟件。這篇主要講動力配電基礎操作。

橋架識別: 一鍵識別橋架并自動建立三維模型

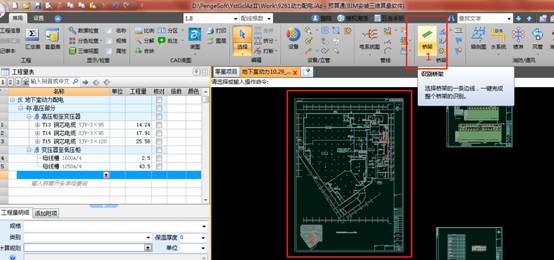

建立工程之后導入相應的圖紙，點擊橋架識別的按鈕1，選中相應的圖紙2，直接識別，同時可以生成三維模型。

（1）    進入到橋架模型界面：

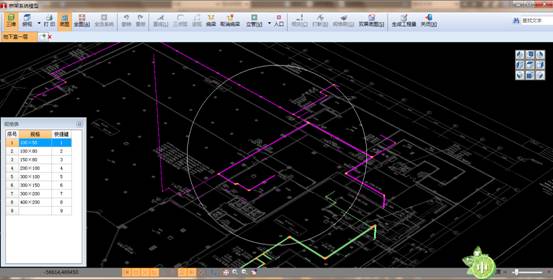

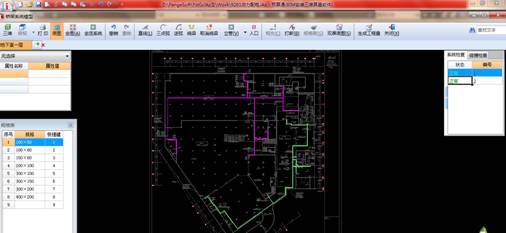

（2）    點擊三維按鈕，可以查看整體橋架的三維模型：如下圖所示。

        橋架三維模型展示：

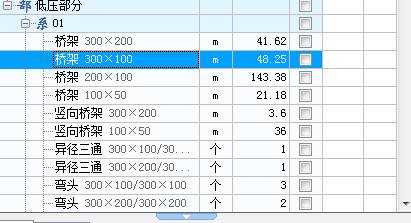

（3）    單擊生成工程量，即可生成整體橋架系統的工程量。

電氣系統圖一鍵識別：

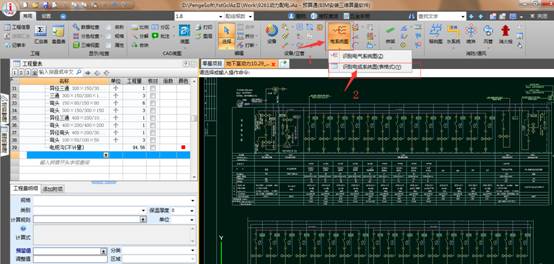

1.      單擊電系統圖的下拉按鈕1，選擇識別電纜系統圖表格式2：如下圖：

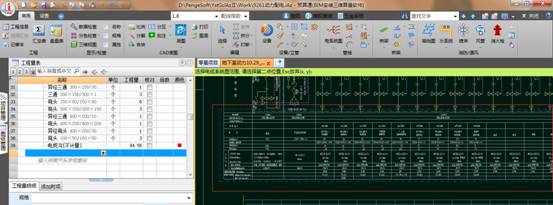

2.      選擇之后按照提示框選需要識別的區域，然后單擊結束框選，如下圖：

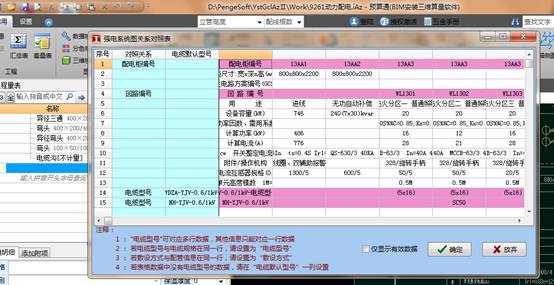

3.      進入到強電系統圖關系對照表，單擊確認：如下圖

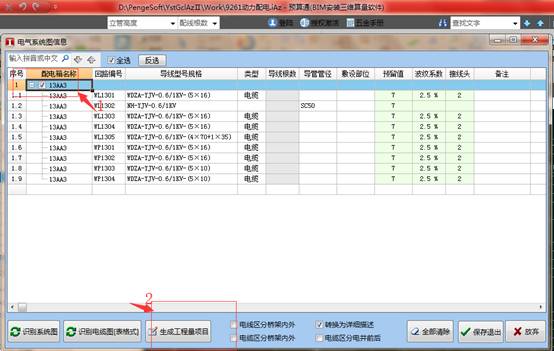

4.      進入電氣系統圖信息界面，勾選相應的配電箱1，單擊生成工程量2.如下圖。

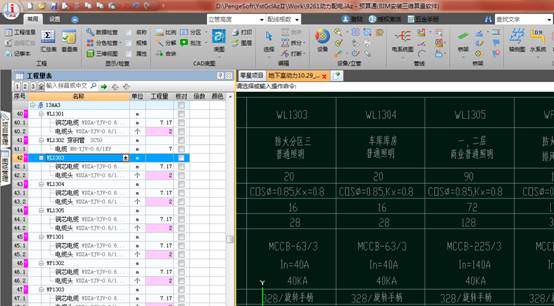

5.      在工程量表中就可以看到該配電箱的回路信息。如下圖：

電纜的快速布置：

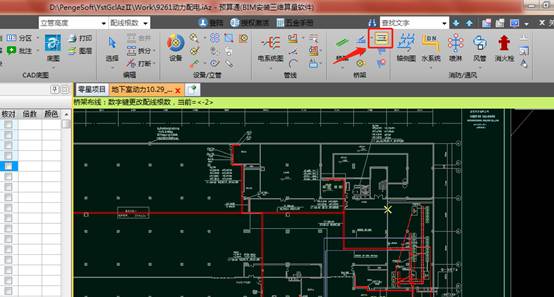

1.      找到相應回路，單擊按橋架布線。如下圖：

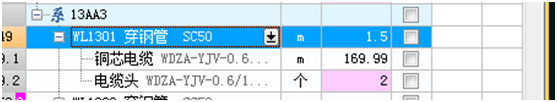

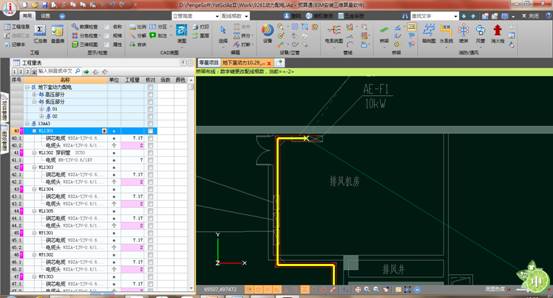

2.      按照提示，單擊相應的低壓柜為起點，在單擊相應的配電箱作為終點，系統自動識別回路如圖1，計算配線長度，自動判斷橋架外配管長度。如下圖2：

圖1

圖2

3.      重復以上操作，然后對整個工程量進行匯總打印輸出。
