鵬業BIM安裝算量—消防噴淋基礎操作

 使用??鵬業安裝算量軟件??，數萬平米的噴淋系統在數分鐘之內完成工程量計算，并區分按防火分區量、樓層量、匯總量。

1.     單擊如圖所示的位置，添加圖紙。

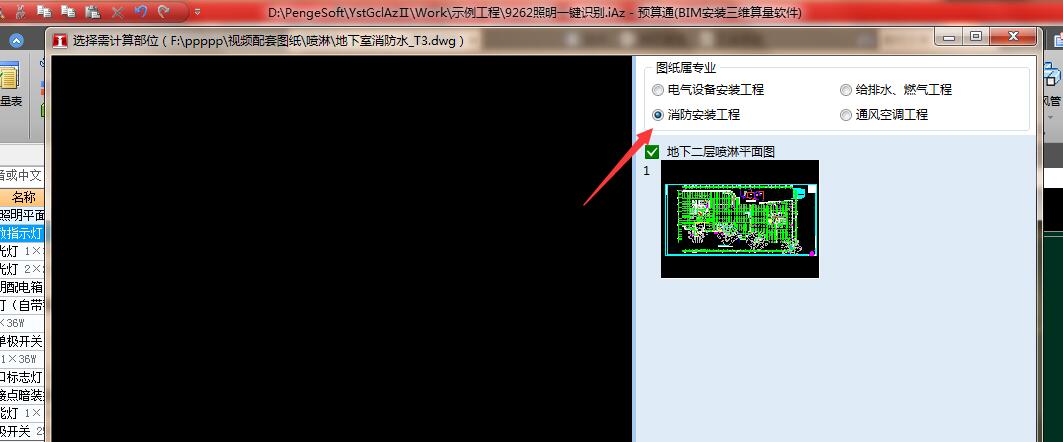

2.     選擇噴淋專業的圖紙，單擊確認，選擇相應的專業。

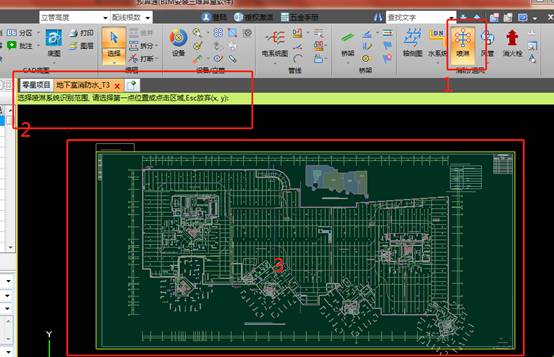

3.     圖紙調進去之后，進入到系統的主界面，本軟件采用一鍵識別的功能處理噴淋系統。選擇下圖中位置1的一鍵識別噴淋按鈕，每次操作都會出現圖中2位置的提示。按照提示選擇識別的區域，選擇圖中3位置的圖紙區域，單擊，進入噴淋模型界面。

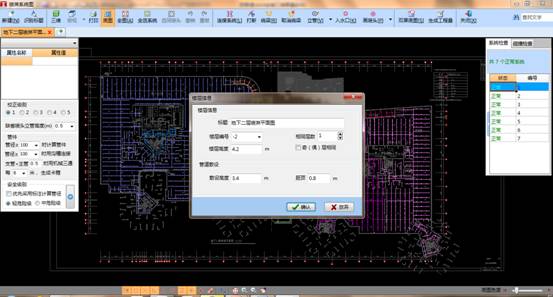

4.     噴淋模型進入界面如下圖，設置相應的樓層信息。單擊確認。

5.     設置計算規則：軟件默認的管徑大小與噴頭數量之間的對照關系。

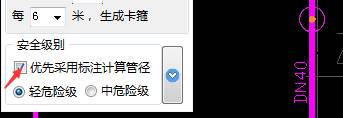

（1）    如果圖紙中管道上標注管徑大小信息，這勾選優先采用標注計算管徑。

（2）    如果未標注，則根據圖紙中的管徑對照表進行修改：單擊下拉按鈕，根據對照表將對照關系進行修改、添加、刪除。

6.     修改入水口：系統默認將每個噴淋分區的獨立端口（無噴頭）設置為入水或者出水口，需手動修改。

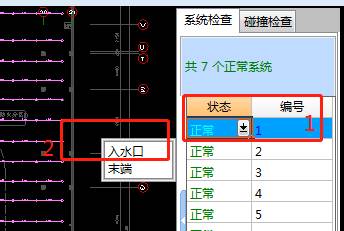

（1）依次選中每個分區（系統自動將單個噴淋系統設為一個分區，并以數字編號）單擊，左側出現入水口或者出水口，點擊選中，依次檢查。

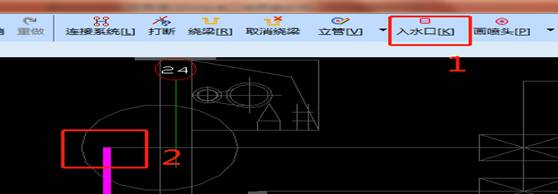

（3）    找到正確的入水口（截止閥位置）：單擊畫入水口1，選擇相應的位置點畫2。

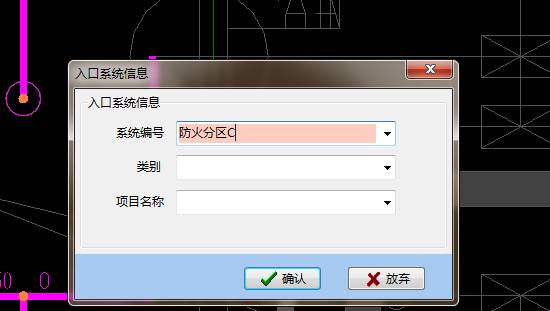

（4）    輸入相應的入口信息：例如防火分區C，根據設計圖上的標注。

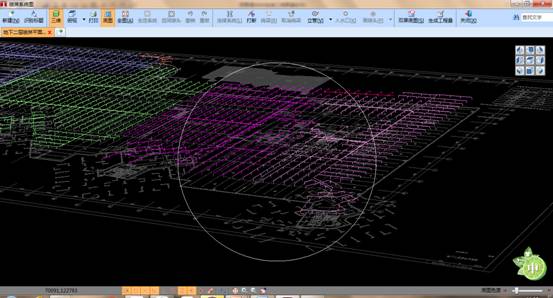

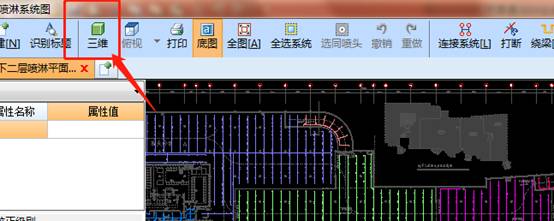

7.     單擊三維按鈕，可以查看當前圖紙的三維噴淋狀態。

效果如下圖所示：

8.     生成工程量：

（1）    設置管徑與管件的關系：按需設置。

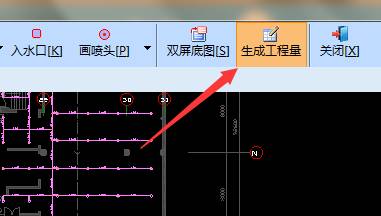

（2）    設置完成之后，單擊右上角的生成工程量：

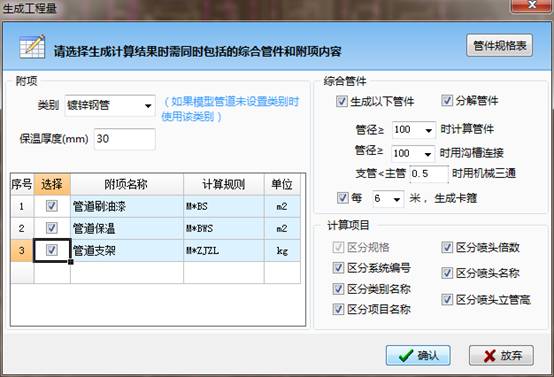

（3）    選擇是否需要刷油，保溫、支架等，單擊確認。

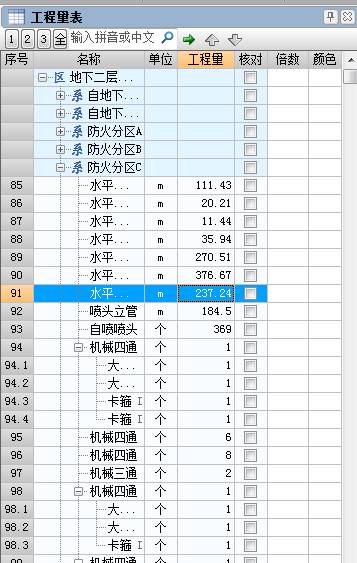

（4）    在左側的工程量表就可以看到整個噴淋的工程量:

（5）    點擊匯總表：進入?yún)R總。

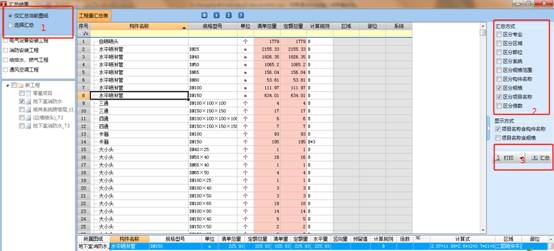

（6）    在匯總表中選擇需要匯總的工程1，在右側選擇匯總顯示的層次2，最后可以打印輸出3。如下圖。
